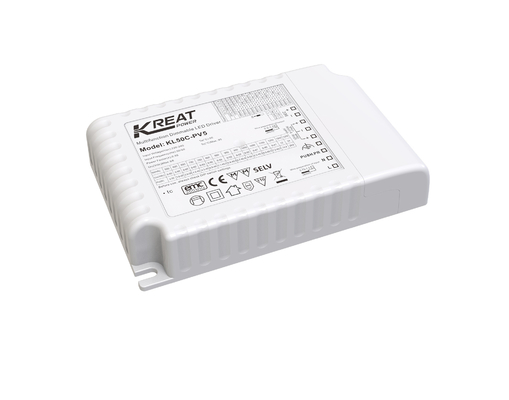

1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver

  • 1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver
Menşe yeri Shenzhen, Çin
Marka adı KREATPOWER
Sertifika CE
Model numarası KL50C-PV5
Min sipariş miktarı 100 PCS
Fiyat Negotiation
Ambalaj bilgileri Beyaz kutu + talimatlar Klipboard Dış karton
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T
Yetenek temini 10000 adet/ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 198-264VAC 50Hz /60Hz DC Giriş Gerilimi aralığı 200-240Vdc
Giriş Kesiği 0,28A Maks. Güç faktörü ≥0,95
Hazırda bekleme gücü ≤0,5W IP IP20
Vurgulamak

1050mA Dimmable LED Sürücü

,

IP20 LED Panel Light Driver

,

50W Dimmable LED Sürücü
Mesaj bırakın
Ürün Açıklaması

KL50C-PV5, 1-10V Dimmable LED Sürücü



[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • 0-10V dimmer ile ikincil karartma
  • 10V PWM karartmayı destekler (3KHz-8KHz)
  • 0-10V port PUSH karartma seçebilirsiniz
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için azaltma akımı
  • Hafıza fonksiyonu ile hafifleştir
  • Koridor fonksiyonu ile hafif port basın
  • 5 yıllık garanti



[Parametreler]



Giriş Çalışma Voltajı 198-264VAC 50Hz /60Hz
Adlık Giriş Voltajı 220-240VAC 50Hz /60Hz
DC Giriş Voltaj aralığı 200-240VDC
Girdi Kırma 0.28A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği 100US) @230VAC
Güç faktörü ≥0.95 (@230VAC Tam yük)
Toplam Harmonik Bozulma Tipik: %13 (@230Vac Tam yük)
Bekleme gücü ≤0,5W

Verimlilik

 89%Max. @230VAC (Tam yük)
Kablolama Yöntemi Baskı terminalı, wBenÇapraz kesim:0.75-1.5mm2
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (Flimmering veya flimmering-free) Parlama değeri: tüm karartma aralığı için% 2'den az
Başlama saati <0.5s (@230Vac;Auxiliary has no output)
Sıkıntısız çıkış voltajı 68VDC maksimum.
Yük çıkış voltaj aralığı 9-60VDC
Tam yük çıkış gücü 50W maksimum.
Yük çıkış akımı CC: 500mA; 600mA; 650mA; 700mA; 750mA; 800mA; 850mA;
900mA; 1000mA; 1050mA; 1100mA; 1200mA;
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi İtme ucu, tel kesimi:0.5-1,5 mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max.lead length:100M)
1-10V karartma 0-10V karartma ((Port akımı<1MA) (Max.lead length:20M)
Karanlıklandırma aralığı % 1 - % 100
Birincil PWM Hafifleştirme 0-10V port PWM karartma (3KHZ-8KHZ)
Potansiyometre Evet, 100kΩ
İkincil PUSH karartma Evet, fabrika ayarlarını değiştir
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. case temp ((Tc) 85°C

Güvenlik ve EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Kurulum boyutu 123*79*24mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu 30 birim.
Paketleme talebi Beyaz kutu + talimatlar Klipboard Dış karton ((K=A)
Ağırlık 210 g
Yaşam 50000h @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik ortamda test edilir.



[Boyut (birim:mm)]



1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 01-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 1



[Kablolama Şeması]



1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 2

Fig. Bir Push DimMingya da CKoridor fonksiyonu

1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 3

Fig.B 0-10VYa da ikincil PUSH



[Mevcut vites ayarları]



Mevcut Voltaj 1 2 3 4 5
500mA 6 ̊60V - - - - -
600mA 6 ̊60V - Açık. - - -
650mA 6 ̊60V - - Açık. - -
700mA 6 ̊60V - - - Açık. -
750mA 6 ̊60V - Açık. Açık. - -
800mA 6 ̊60V - Açık. - Açık. -
850mA 6 ̊58V - - Açık. Açık. -
900mA 6 ̊55V - - Açık. - Açık.
950mA 6 ′′52V - Açık. Açık. Açık. -
1000mA 6 ̊50V - Açık. Açık. - Açık.
1050mA 6 ̊47V - Açık. - Açık. Açık.
1100mA 6 ̊45V - - Açık. Açık. Açık.
1200mA 6 ′′41V - Açık. Açık. Açık. Açık.



[Devalüasyon]



1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 4

[Karanlık eğrisi]



1-10V Dimmable LED Driver 50W PUSH 1050mA IP20 LED Panel Light Driver 5

[Aç/Kapat & Karanlıklandırma İşleminin Açıklaması]



A. Kısa baskı düğmeleri (< 1 s), LED sürücüsü ON veya OFF. Parlaklık son bulanıklık değerine geri döner.

B. PUSH düğmesine basın ve tutun (1S ~ 8S), LED sürücüsü karartmayı başarabilir; Tekrar bastıktan sonra ışık ters karartma yönlerinde değişir.

C. Baskı karartması güç kısıtlı hafızaya ve parlaklık hafızasına sahiptir.

D. Sınırlandırma sinkronizasyonu:

LED sürücüsü, basıncı 15 saniye tutarak %50'lik bir bulanıklık seviyesine kadar senkronize olabilir.

E. Sadelik zamanlarını belirleyin: Işıkları kapatmak için basın düğmesine, sonra uzun basın düğmesine,
Işıklar yanıp söner. Uzun baskı zamanı kaybolmak için kaydedilecek.
Sıfırlama zamanlarını açma fonksiyonu: 3 saniye içinde 5 kez PUSH düğmesine hızlıca basın.
Süslenme zamanları fonksiyonunu etkinleştir: uzun süre basın PUSH 15S.

F. Koridor fonksiyonu: PUSH'un L sinyali 60S'den fazladır, koridor fonksiyonuna girin, %100 parlaklık, %20 parlaklık, 60S'yi bekleyin ve sonra ışıkları kapatın.Koridor fonksiyonundan çıkmak için 5 kez kısa baskı düğmeleri.

G. Işık göstericileri ile düğmeye basmaya izin verilmez.

H. İkincil PUSH: Kırmızı DIP düğmesi ¥1 ¥, ¥ON ¥; 0-10V:Kırmızı DIP düğmesi ¥1 ¥, ¥- ¥;



[İhtiyaç duyan konular]ATtention]

Giriş gücünü açmadan önce LED dize yükle bağlanmalıdır, aksi takdirde LED dize hasar görebilir.
