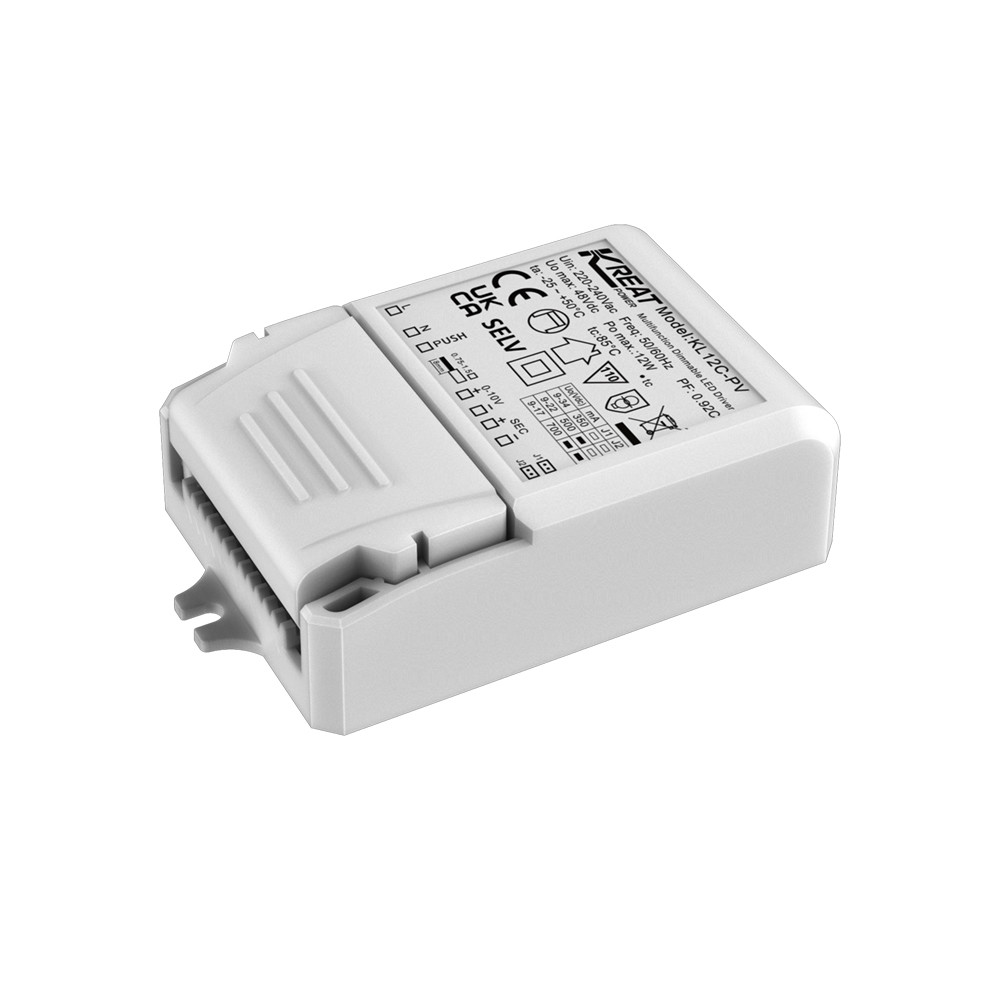

Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için

  • Multifunctional Dimmable LED Driver 12W For LED Downlight
Menşe yeri Shenzhen, Çin
Marka adı KREATPOWER
Sertifika CE
Model numarası KL12C-PV
Min sipariş miktarı 100 PCS
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu + talimatlar Klipboard Dış karton
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T
Yetenek temini 10000 adet/ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 198-264VAC 50Hz /60Hz Nominal giriş gerilimi 220-240VAC 50Hz /60Hz
DC Giriş Gerilimi aralığı 200-240Vdc Giriş Kesiği 0.07A Max.
Güç faktörü ≥0,9C Koruma Dereceleri IP20
Vurgulamak

Alt ışık Çok fonksiyonel LED sürücüsü

,

12W çok fonksiyonel LED sürücüsü

,

Düşürülebilir LED Sürücüsü 12W
Mesaj bırakın
Ürün Açıklaması

KL12C-PV Çok fonksiyonel LED sürücü 12W LED aşağı ışık için

[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • 0-10V dimmer ile ikincil karartma
  • 10V PWM karartmayı destekler (3KHz-8KHz)
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için azaltma akımı
  • Hafıza fonksiyonu ile hafifleştir
  • 5 yıllık garanti

    [Parametreler]

    ModelKL12C-PV
    GirişÇalışma Voltajı198-264VAC 50Hz /60Hz
    Adlık Giriş Voltajı220-240VAC 50Hz /60Hz
    DC Giriş Voltaj aralığı200-240VDC
    Girdi Kırma0.07A Max.
    Girdi Girdi Akımı<15A (Yarı akım darbe genişliği 100US) @230VAC
    Güç faktörü≥0.9C (@230VAC Tam yük)
    Toplam Harmonik BozulmaTipik: %20 (@230Vac Tam yük)
    Bekleme gücü≤0,5W
    Verimlilik83%Max. @230VAC (Tam yük)
    Kablolama Yöntemiİtme ucu, tel kesimi:0.75-1.5mm2
    ÇıkışÇalışma moduSabit akım
    Yük türüLED
    Ripple gereksinimleri (Flimmering veya flimmering-free)Parlama değeri: tüm karartma aralığı için% 2'den az
    Başlama saati<0.5s (@230Vac;Auxiliary has no output)
    Sıkıntısız çıkış voltajı45VDC maksimum.
    Yük çıkış voltaj aralığı9-34VDC
    Tam yük çıkış gücü12W maksimum.
    Yük çıkış akımı350mA ((9-34V) 500mA ((9-24V) 700mA ((9-17V)
    Sabit akım/gerilim KesinlikSabit Akım Doğruluğu ±5%
    Kablolama yöntemiİtme ucu, tel kesimi:0.5-1.5 mm2

    Kontrol Yöntemi

    		Birincil PUSH HafifleştirmeBirincil PUSH karartma (Max.lead length:100M)
    1-10V karartma0-10V karartma ((Port akımı<1MA) (Max.lead length:20M)
    Karanlıklandırma aralığı% 2 - % 100
    Birincil PWM Hafifleştirme0-10V port PWM karartma (3KHZ-8KHZ)
    PotansiyometreEvet, 100kΩ
    İstisna Koruma GereksinimleriSıcaklık koruması üzerinden çıkışEvet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)
    Çıktı kısa devre korumasıEvet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)
    Çalışma ortamıÇalışma sıcaklığı/nemliği-25°C~50°C Nem:%85 (Kondansif olmayan)
    Depolama sıcaklığı/nemliği-40°C~80°C, Nem:%10~95%
    Max. case temp ((Tc)85°C
    Güvenlik ve EMCEMC standardıEN55015 EN61547 EN61000-3-2
    Güvenlik standardıEN61347-1 EN61347-2-13
    SertifikasyonCE
    Voltajı kaldırın3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
    DiğerleriKoruma dereceleriIP20
    Koruma türüSınıf II
    Kurulum türüBağımsız tesis
    Kurulum boyutu88*52*25mm
    Karartma bellek fonksiyonuEvet, PUSH hafıza kesintisi
    PUSH karartma senkronizasyonu30 birim.
    Paketleme talebiBeyaz kutu + talimatlar Klipboard Dış karton ((K=A)
    Ağırlık80 g
    Yaşam50000h @Ta tam yük
    Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik ortamda test edilir.


    [Boyut (birim:mm)]
    Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için 0
    [Kablolama Şeması]

    Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için 1

    Şekil. Bir itme karartma veya koridor fonksiyonu

    Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için 2

    Şekil B 0-10V


    [Mevcut vites ayarları]

    MevcutVoltajJ1J2
    350mA9 ̊34V--
    500mA9 ̊24VKısa-
    700mA9 ̊17VKısaKısa


    [Devalüasyon]

    Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için 3
    [Karanlık eğrisi]
    Çok fonksiyonel Dimmable LED Sürücü 12W LED Downlight için 4

    [Aç/Kapat & Karanlıklandırma İşleminin Açıklaması]
    A. Kısa baskı düğmeleri (< 1 s), LED sürücüsü ON veya OFF. Parlaklık son bulanıklık değerine geri döner.
    B. PUSH düğmesine basın ve tutun (1S ~ 8S), LED sürücüsü karartmayı başarabilir; Tekrar bastıktan sonra ışık ters karartma yönlerinde değişir.
    C. Baskı karartması güç kısıtlı hafızaya ve parlaklık hafızasına sahiptir.
    D. Sınırlandırma sinkronizasyonu:
    LED sürücüsü, basıncı 15 saniye tutarak %50'lik bir bulanıklık seviyesine kadar senkronize olabilir.
    E. Yanma ve söndürme zamanları: Işıkları kapatmak için kısa bir basınç,PUSH düğmesine basın ve tutun, ışık açılacak ve parlayacak. Bekleme süresi yanma zamanları olarak kaydedilecek.
    F. Koridor fonksiyonu: PUSH'un L sinyali 60S'den fazladır, koridor fonksiyonuna girin, %100 parlaklık, %20 parlaklık, 60S'yi bekleyin ve sonra ışıkları kapatın.Koridor fonksiyonundan çıkmak için 5 kez kısa baskı düğmeleri.
    G. İzleyici lambaları olan düğmelere izin verilmez.

    [İhtiyaç duyan konular]ATtention]

    Giriş gücünü açmadan önce LED dize yükle bağlanmalıdır, aksi takdirde LED dize hasar görebilir.
