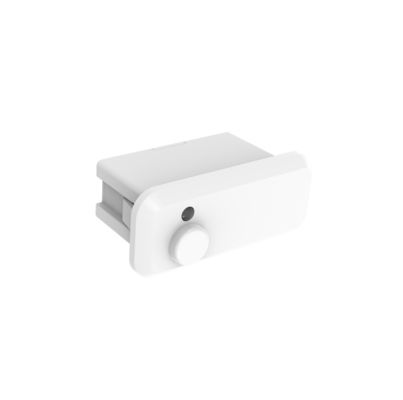

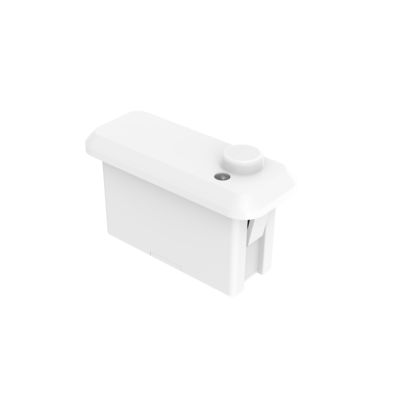

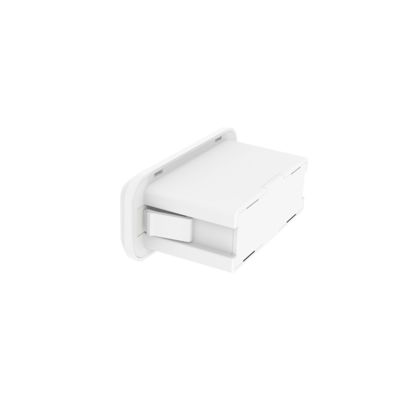

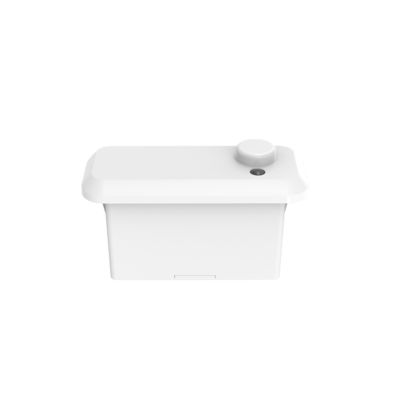

Panel ve Lineer Işık İçin Gün Işığı Toplama Fonksiyonlu 2.4G RF Kablosuz Ağ Mikrodalga Sensörü

[Ürün Özellikleri]

• Dahili kurulum varlık sensörü, standart zhaga20 arayüzü
• 24GHz patentli mikrodalga anten teknolojisini benimser, 4m maksimum kurulum yüksekliğini destekler
• Alman RF teknolojisi ile, 5 yıl ürün garantisi
• Hareket, küçük hareket ve gün ışığı sensör fonksiyonu
• Tuvaletler, oturma odaları, mutfaklar ve hareket, küçük hareket algılaması gereken diğer ortamlar için geçerlidir
• 2.4G kablosuz ile gruplandırma ağı, eşleştirme veya ağ geçidi gerekmez.
• 0-10V karartma veya PWM karartma, 2 kademeli/3 kademeli karartma fonksiyonu.
• Tüm sensör parametreleri uzaktan kumanda ile ayarlanabilir.

[Parametreler]

[Fonksiyon açıklaması]

[Şema]

• Boyut (birim: mm)

• Fonksiyon

• Kablolama

• Kurulum talimatı

[Algılama Aralığı]

Hareket sinyali          Küçük hareket sinyali

İnsan varlığı: algılama alanında insan vücudunu algılamak için büyük hareket sinyalleri (yürüyüş) indüksiyonu tetiklemek için ve yüksek seviyede çıktı (örneğin, ışıkları açıp kapatmak) ve daha sonra algılamak küçük hareket sinyalleri (vücudun öne, arkaya eğilmesi, uzuvların sallanması, başın sallanması, yazma, cep telefonları ve diğer küçük hareketler.) akarın boşluğunun, göğsün genişlemesinin neden olduğu insan solunum hayati belirtilerinin algılanmasıvb yüksek seviyede çıkışı korumak için (böyle birs kontrol ışığıs her zaman açık)

İnsan yokluğu: algılama alanında sinyal algılanmaz ve düşük seviyede çıktı (lamba kapalı kontrolü)

[Uzaktan]MH15

MH17

[Başlatma]

Açıldıktan sonra, sensör otomatik olarak %100 parlaklıkta ışığı açar ve 45s-60s boyunca kendi kendini kontrol eder. Başlatma sırasında, sensör hareket algılayamaz. Başlatmadan sonra algılama moduna girer ve bu sırada lamba %100 parlaklıkta kalır.

[Varsayılan ayar]

Hassasiyet: %100, Bekleme süresi: 5s, Gün Işığı sensörü: Devre Dışı, Bekleme süresi: 0s, Bekleme karartma seviyesi: %20

[Uygulama Bildirimi]

l Sensör, profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama, yapılandırmayı değiştirmeden önce lütfen gücü kapatın.

l Ürün, plastik, ahşap vb. için iyi bir nüfuz etme yeteneğine sahiptir, ancak mikrodalga modülü anteninin doğrudan önünde veya yakınında metal aksesuarlar veya metal kabuklar, cam kabuklar vb. olmamalıdır, aksi takdirde anten iletimini ve alımını etkileyecektir.

l Algılama mesafesi, kurulum yüksekliğinden, algılanacak nesnenin boyutundan, hareket hızından, kurulum ortamının etkisinden etkilenecek ve farklı yönlerdeki algılama mesafesi belirli bir değişkenliğe sahip olacaktır.

l Gün ışığı eşik değeri, güneşli bir ortamda, gölgeler olmadan ve ortam ışığı yansıma koşullarında geçerlidir. Farklı dönemlerde, iklimlerde ve ortamlarda, ışık sensörü tarafından algılanan gün ışığı değeri farklı olabilir.

l Ürünün kurulum mesafesinin 1,5 m'den fazla olması önerilir; ürün ile yönlendirici arasındaki kurulum mesafesi 1,5 m'den fazla olmalıdır, böylece mikrodalga sensörünün normal çalışmasına müdahale etmeyin.

l Ürünün montaj düzleminin (örneğin alüminyum alt tabaka, PCB kartı) mikrodalga modülünün anten düzleminden belirli bir yükseklik farkına sahip olması gerekir ve mikrodalga modülünün anten düzlemi, en iyi algılama etkisini elde etmek için yakındaki düzlemden 5 mm'den fazla yüksek olmalıdır.

l Kararlı çıkış gerilimi, düşük akım ve dalgalanma katsayısı ile DC düzenlenmiş güç kaynağı kullanılmalıdır, güç kaynağının dalgalanması 50mV'den az olmalı ve güç kaynağının minimum yük akımı 120mA'dan fazla olmalıdır ve ayrıca giriş güç kaynağı VCC terminalinde 100uF'den az olmayan bir elektrolitik kondansatör kurulması önerilir.

l Ürün kurulumu, büyük metal ekipmanlardan, boru hatlarından, klima havalandırmalarından, egzoz havalandırmalarından, duman makinelerinden ve diğer sahnelerden mümkün olduğunca uzakta olmalıdır, böylece ekipman titreşiminin algılama etkisini etkilemesi önlenir.

l Mikrodalga modülü, AC sürücü güç kaynağına yakın olmaktan kaçınmalı, sürücü güç kaynağı doğrultucu köprüsünden, transformatörden, anahtarlama tüplerinden ve diğer yüksek güç cihazlarından uzak durmalı, mikrodalga modülünün normal çalışmasına yüksek frekanslı sinyallerin girişimini önlemek için.

l Ürün tasarımı: mikrodalga modülünün anten yüzeyi ve yakındaki devreleri, büyük akımların akışını önlemek için, yakınlarda transformatörlerden veya yüksek frekanslı bileşenlerden kaçınmak, mümkün olduğunca 10 mm'den fazla mesafe olmalıdır.

l Kablolama yaparken, ürünün arkasındaki anten tarafı ve bileşen tarafı kablolarla kaplanmamalı veya içinden büyük akımlar geçmemelidir, böylece sensörün normal çalışmasını etkilemez.

l Ürünün önü ve yakını, sensörün normal çalışmasını etkilememek için metal aksesuarlarla veya cam blokla donatılamazken, plastiğin kalınlığı mümkün olduğunca 1 mm'den az seçilmelidir, çok kalın mikrodalga modüllerinin ve yönlülüğün algılanmasını etkileyecektir; mikrodalga anten düzlemi ve kabuk mesafesi 3,2 mm'den büyük olmalıdır

l Ürünün anten yüzeyi ve metal düzlemi (alüminyum alt tabaka, demir kabuk) belirli bir yükseklik farkına ihtiyaç duyar, önerilen mesafe 0,5 mm'den fazladır.

Ürün yapısı, güç kaynağı modu/devresi, sensör anten ön kapağı vb. değişiklikler olduğunda, lütfen ürünün düzgün çalışmamasına neden olmamak için sensör üreticisini bilgilendirin. Aksi takdirde, üretici, anormallik için herhangi bir ilgili sorumluluğu üstlenmez.
