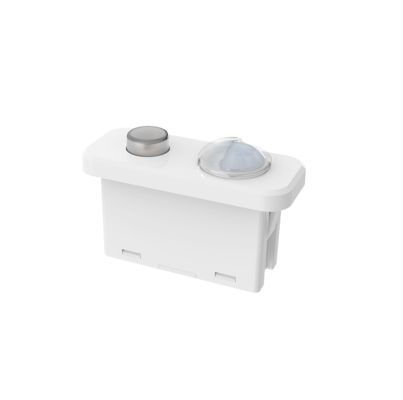

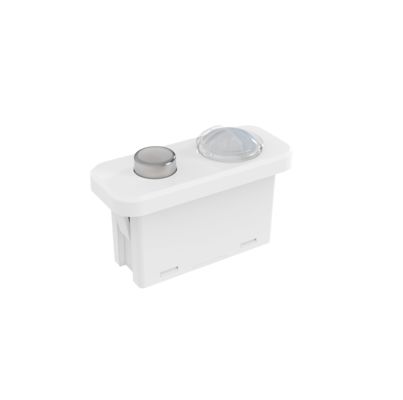

2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B

  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası MC182D IR B
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Fıçı tahtası + karton (k = a)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Çalışma Gerilimi 12 ± 1VDC Çalışma Akımı 60 ± 5mA
Çıkış sinyali 0-10VDC karartma sinyali Montaj Yüksekliği 3m (maks. 4m)
Çalışma Sıcaklığı -25 ℃ -55 ℃ Sertifika Beyaz
Ömür boyu 5 yıl garanti @TA (kapalı)
Vurgulamak

2.4G wireless motion sensor

,

PIR motion sensor with 0-10V dimming

,

Zhaga book20 wireless motion sensor
Mesaj bırakın
Ürün Açıklaması

[Ürün Özellikleri]



  • Dahili kurulum varlık sensörü, standart zhaga20 arayüzü
  • PIR hareket algılama teknolojisini benimser, 4m maksimum kurulum yüksekliğini destekler
  • 5 yıl ürün garantisi
  • Hareket ve gün ışığı sensörü işlevi
  • Hareket algılamanın gerekli olduğu ofis, sınıf ortamları için geçerlidir
  • 2.4G kablosuz ile gruplama ağı, eşleştirme veya ağ geçidi gerekmez.
  • 0-10V kısma, 2 kademeli/3 kademeli kısma işlevi çıkışı.
  • Tüm sensör parametreleri uzaktan kumanda ile ayarlanabilir.



[Parametreler]



Giriş
Anma Gerilimi 12±1VDC
Çalışma Akımı 60±5mA
Dalgalanma Gerilimi <100mVp-p
Çıkış
Çıkış Sinyali MC182D 99 B
0-10VDC kısma sinyali
Sensör Parametreleri
Algılama modu PIR algılama
Algılama Alanı 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
Bekleme Süresi

30s/1dk/3dk/5dk/10dk/20dk/30dk(MH17)；

30s/1dk/3dk(MH15)
Bekleme Süresi

0s/10s/1dk/3dk/5dk/10dk/30dk/+∞(MH17);

5dk/10dk/ +∞(MH15)
Bekleme Kısma Seviyesi 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Gün Işığı Sensörü Gün Işığı Eşiği

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Devre Dışı)(MH17)

15Lux/50Lux/(Devre Dışı)(MH15)(Ortam ışığı difüzyon durumu)
Gün Işığı Toplama

100L/200L/300L/400L/500L/600L/Devre Dışı

(MH17'de gün ışığı toplama moduna girmek için "P" tuşuna basın)
Bekleme Kısma Seviyesi 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Algılama Aralığı (Yarıçap)

Tavan montajı 3m yükseklik:0.6~1m/s ≥3m；teğetsel yön testi

Hareket ve hafif hareket: r≥2.5m

Test koşulu: %100 hassasiyet, 60° iç mekan açık alan. Ortam sıcaklığı 25℃
Kurulum Yüksekliği 3m (4m Maks )
Kablosuz Parametreler
Çalışma Frekansı 2.400-2.483GHz
İletim Gücü 6dBm
Grup Bir grup maksimum düğüm 32 Adet
İletim Mesafesi 15m MAKS(Noktadan noktaya açık alan iletim mesafesi)
Ortam
Çalışma Sıcaklığı (Ta) -25℃-55℃
Depolama Sıcaklığı -40℃~+80℃ nem: ≤%85 (yoğuşmasız)
Sertifika Standartlar
Sertifika CE
Çevresel Gereksinimler RoHS 2.0 , Reach gereksinimlerine uyun
IP Derecesi IP20
Koruma Sınıfı Sınıf II
Diğers
Kablolama 3 pin PH2.0 terminal
Kurulum Gereksinimleri Harici zhaga book20 kurulumu
Paketleme Gereksinimleri Bölücü + Karton (K=A)
Net Ağırlık 16±3g
Ömür 5 yıl garanti @Ta iç mekan



[İşlev açıklaması]



√AÇIK-KAPALI işlevi Bekleme süresi "0s" olarak ayarlanmış
√2 kademeli kısma Bekleme süresi "+∞" olarak ayarlanmış,
√3 kademeli kısma Bekleme süresi "10s/1dk/3dk/5dk/10dk/30dk" olarak ayarlanmış
√Gün ışığı toplama Bekleme süresi "510s/1dk/3dk/5dk/10dk/30dk" olarak ayarlanmış
Gün ışığı önceliği N/A
√Gruplama Uzak grup "1-16" ve sensör için Rx sinyalini ayarla



[Şema]



  • Boyut (birim: mm)

2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B

  • İşlev

2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



  • Kablolama

2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



  • Kurulum talimatı

2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B   2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



[Algılama Aralığı]



2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



[Uzaktan Kumanda]MH15



2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



MH17



2.4G Kablosuz Gruplandırma PIR Hareket Sensörü, 0-10V Hafifleştirme, Zhaga book20 Kurulum MC182D IR B



[Başlatma]



Güç açıldıktan sonra, sensör otomatik olarak ışığı %100 parlaklıkta açar ve 45-60 saniye boyunca kendi kendine kontrol yapar. Başlatma sırasında, sensör hareketi algılayamaz. Başlatmadan sonra algılama moduna girer ve bu sırada lamba %100 parlaklıkta kalır.



[Fabrika Ayarı]



Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre Dışı, Bekleme süresi: 0s, Bekleme kısma seviyesi: %10



[Uygulama Bildirimi]



  • Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve parametre değiştirme öncesinde lütfen gücü kapatın.
  • PIR sensörü herhangi bir malzemeyi nüfuz edemez, lütfen sensör ile hareket eden kişi/nesne arasında engel olmadığından emin olun.
  • Kışın kalın giysiler giyen kişileri algılamak sensör için zor olabilir.
  • Isı sinyalleri hareketli sinyaller olarak kabul edilecek ve sensörü tetikleyecektir. Sensörü klima veya diğer ısı kaynaklarına doğrultmaktan kaçının.
  • Sensör sadece iç mekan kullanımı içindir. Dış mekan güneş ışığı sensörün algılamasını etkileyebilir.
  • Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
  • 0-10V sürücülerle farklı çalıştığında kısma performansı farklılık gösterebilir.
  • Gün ışığı eşiği, gölgesiz ve ortam ışığı difüzyon yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsimde farklılık gösterebilir.
  • Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir. Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılaması önemli ölçüde zayıflayacak veya tepkisiz kalacaktır. Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'nin üzerinde olduğunda, yanlış tetikleme meydana gelebilir, lütfen iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü bu alanda kullanılmamalıdır.
  • Verilen algılama alanı, iç mekan açık bir ortamda 165 cm boyundaki test cihazları tarafından ölçülen tipik bir değerdir.
  • Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'den büyük) voltajı stabilize edilmiş DC güç kaynağıile birlikte kullanılmalıdır.
  • Yeni bir ortama kurulum yaparken, lütfen seri kurulumdan önce en az 5 adet ürünü kurup test edin.
  • PIR, kızılötesi ışınlardaki değişiklikleri algılayan bir piroelektrik kızılötesi sensördür. Lütfen gerçek kullanım sırasında aşağıdaki hususlara dikkat edin, örneğin: insan vücudu dışındaki ısı kaynaklarını algılama, ısı kaynağının sıcaklığının değişmemesi veya ısı kaynağının hareket etmemesi ve diğer ilgili çevresel faktörler ve PIR uygulama prensibinin ihlali etkileri.
  • Aşağıdaki olgular nedeniyle insan vücudu dışındaki ısı kaynaklarını algılarken, PIR yanlış tetiklenebilir.

      1. Küçük hayvanlar algılama alanına girdiğinde

      2. Güneş ışığı, araç farları, akkor lambalar vb.nden gelen uzak kızılötesi ışınlar doğrudan sensöre maruz kaldığında

      3. Soğuk sera ekipmanlarından gelen sıcak hava, soğuk hava, nemlendiricilerden gelen su buharı vb. nedeniyle algılama alanındaki sıcaklık önemli ölçüde değiştiğinde.

  • Aşağıdaki olgular nedeniyle ısı kaynaklarını algılarken, PIR tetiklenmeyebilir

      1. Sensör ile algılama nesnesi arasında uzak kızılötesi ışınların iletimini engelleyen cam ve akrilik gibi maddeler olduğunda.

      2. Algılama alanındaki ısı kaynağı neredeyse hiç hareket etmediğinde veya yüksek hızda hareket ettiğinde.
