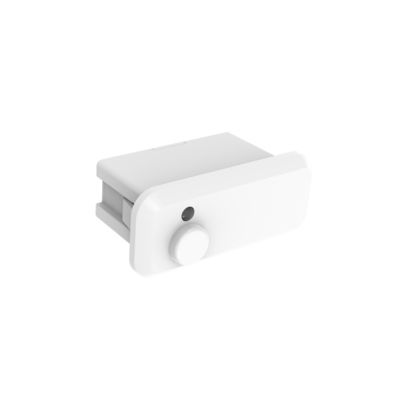

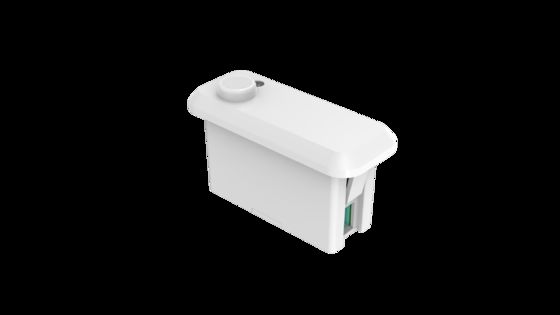

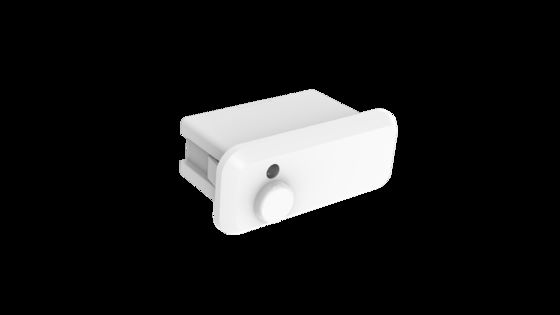

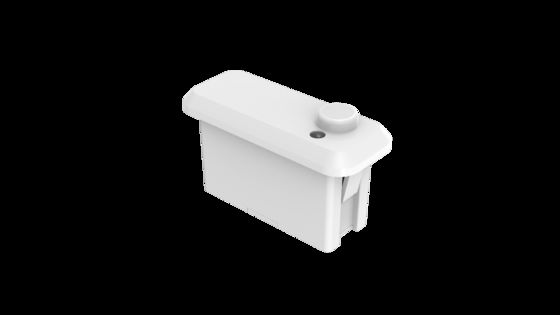

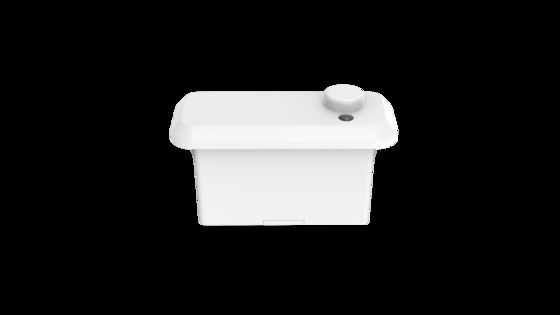

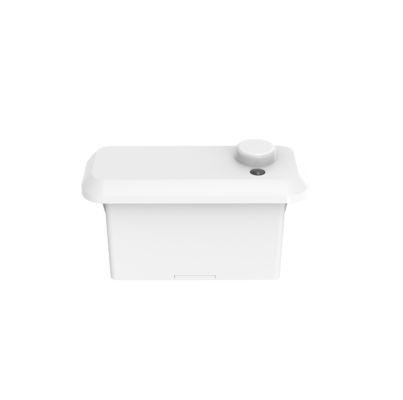

2.4G Kablosuz Gruplama PIR Hareket Sensörü, PWM Karartma, Zhaga book20 Arayüzü MC182D 99 1 B
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC182D 99 1 B |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı tahtası + karton (k = a) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 PC/Ay |
Ürün ayrıntıları
| Çalışma Gerilimi | 12 ± 1VDC | Çalışma Akımı | 60 ± 5mA |
|---|---|---|---|
| Çıkış sinyali | PWM karartma sinyali | Montaj Yüksekliği | 3m (maks. 4m) |
| Çalışma Sıcaklığı | -25 ℃ -55 ℃ | Sertifika | Beyaz |
| Ömür boyu | 5 yıl garanti @TA (kapalı) | ||
| Vurgulamak | 2.4G wireless motion sensor,PIR motion sensor with PWM dimming,Zhaga book20 motion sensor |
||
Ürün Açıklaması
2.4G Kablosuz Gruplama PIR Hareket Sensörü, PWM Karartma, Zhaga book20 Arayüzü
Ürün Özellikleri
- Dahili kurulum varlık sensörü, standart zhaga20 arayüzü
- PIR hareket algılama teknolojisini benimser, maksimum 4m kurulum yüksekliğini destekler
- 5 yıl ürün garantisi
- Hareket ve gün ışığı sensörü işlevi
- Hareket algılama gerektiren ofis, sınıf ortamları için uygundur
- 2.4G kablosuz ile gruplama ağı, eşleştirme veya ağ geçidi gerekmez
- PWM karartma çıkışı, 2 adımlı/3 adımlı karartma işlevi
- Tüm sensör parametreleri uzaktan kumanda ile ayarlanabilir
Teknik Parametreler
| Giriş | |
|---|---|
| Anma Gerilimi | 12±1VDC |
| Çalışma Akımı | 60±5mA |
| Dalgalanma Gerilimi | <100mVp-p |
| Çıkış | |
| Çıkış Sinyali | MC182D 99 1 B PWM karartma sinyali |
| Sensör Parametreleri | |
| Algılama modu | PIR algılama |
| Algılama Alanı | 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) |
| Bekleme Süresi | 30s/1dk/3dk/5dk/10dk/20dk/30dk(MH17)； 30s/1dk/3dk(MH15) |
| Bekleme Süresi | 0s/10s/1dk/3dk/5dk/10dk/30dk/+∞(MH17); 5dk/10dk/ +∞(MH15) |
| Bekleme Karartma Seviyesi | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) |
| Gün Işığı Sensörü | Gün ışığı eşiği: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Devre Dışı)(MH17) 15Lux/50Lux/(Devre Dışı)(MH15)(Ortam ışığı difüzyon durumu) Gün ışığı toplama: 100L/200L/300L/400L/500L/600L/Devre Dışı (MH17 'P' tuşuna basarak gün ışığı toplama moduna girin) |
| Algılama Aralığı (Yarıçap) | Tavan montajı 3m yükseklik:0.6~1m/s ≥3m；teğet yön testi Hareket ve küçük hareket: r≥2.5m Test koşulu: %100 hassasiyet, 60° kapalı alan. Ortam sıcaklığı 25℃ |
| Kurulum Yüksekliği | 3m (4m Maks) |
| Kablosuz Parametreler | |
| Çalışma Frekansı | 2.400-2.483GHz |
| İletim Gücü | 6dBm |
| Grup | Bir grup maksimum düğüm 32 Adet |
| İletim Mesafesi | 15m MAKS (Noktadan noktaya açık alan iletim mesafesi) |
| Çevre | |
| Çalışma Sıcaklığı (Ta) | -25℃-55℃ |
| Depolama Sıcaklığı | -40℃~+80℃ nem: ≤%85 (yoğuşmasız) |
| Sertifikasyon Standartları | |
| Sertifika | CE |
| Çevresel Gereksinimler | RoHS 2.0, Reach gereksinimlerine uyun |
| IP Derecesi | IP20 |
| Koruma Sınıfı | Sınıf II |
| Diğerleri | |
| Kablolama | 3 pin PH2.0 terminal |
| Kurulum Gereksinimleri | Harici zhaga book20 kurulumu |
| Paketleme Gereksinimleri | Bölücü + Karton (K=A) |
| Net Ağırlık | 16±3g |
| Ömür | 5 yıl garanti @Ta iç mekan |
İşlev Açıklaması
| √AÇIK-KAPALI işlevi | Bekleme süresi "0s" olarak ayarlandığında |
| √2 adımlı karartma | Bekleme süresi "+∞" olarak ayarlandığında |
| √3 adımlı karartma | Bekleme süresi "10s/1dk/3dk/5dk/10dk/30dk" olarak ayarlandığında |
| √Gün ışığı toplama | Bekleme süresi "510s/1dk/3dk/5dk/10dk/30dk" olarak ayarlandığında |
| Gün ışığı önceliği | N/A |
| √Gruplama | Uzak grup "1-16" ve sensör için Rx sinyalini ayarla |
Diyagramlar
Boyut (birim: mm)
İşlev
Kablolama
Kurulum talimatı
Algılama Aralığı
Uzaktan Kumanda
MH15
MH17
Başlatma
Güç açıldıktan sonra, sensör otomatik olarak %100 parlaklıkta ışığı açar ve 45-60 saniye boyunca kendi kendini kontrol eder. Başlatma sırasında, sensör hareketi algılayamaz. Başlatmadan sonra algılama moduna girer ve bu sırada lamba %100 parlaklıkta kalır.
Fabrika Ayarı
Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre Dışı, Bekleme süresi: 0s, Bekleme karartma seviyesi: %10
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve parametre değiştirme işlemlerinden önce lütfen gücü kapatın.
- PIR sensörü herhangi bir malzemeyi nüfuz edemez, lütfen sensör ile hareket eden insanlar/nesne arasında engel olmadığından emin olun.
- Kışın kalın giysiler giyen kişileri algılamak sensör için zor olabilir.
- Isı sinyalleri hareketli sinyaller olarak kabul edilecek ve sensörü tetikleyecektir. Sensörü klima veya diğer ısı kaynaklarına doğrultmaktan kaçının.
- Sensör sadece iç mekan kullanımı içindir. Dış mekan güneş ışığı sensörün algılamasını etkileyebilir.
- Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
- 0-10V sürücülerle farklı çalıştığında karartma performansı farklı olabilir.
- Gün ışığı eşiği, gölge ve ortam ışığı difüzyon yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsiminde farklılık gösterebilir.
- Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir. Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflayacak veya tepkisiz kalacaktır. Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'nin üzerindeyse, yanlış tetikleme meydana gelebilir, lütfen iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü bu alanda kullanılmak için uygun olmamalıdır.
- Verilen algılama alanı, kapalı bir açık ortamda 165 cm boyundaki test cihazları tarafından ölçülen tipik bir değerdir.
- Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan voltajı stabilize edilmiş DC güç kaynağı ile kullanılmalıdır (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'den büyük).
- Yeni bir ortama kurulum yaparken, lütfen seri kurulumdan önce en az 5 adet ürünü kurup test edin.
PIR Uygulama Hususları:
PIR, kızılötesi ışınlardaki değişiklikleri algılayan bir piroelektrik kızılötesi sensördür. Gerçek kullanım sırasında lütfen aşağıdaki hususlara dikkat edin:
- İnsan vücudu dışındaki ısı kaynaklarını algılarken
- Isı kaynağının sıcaklığı değişmediğinde veya ısı kaynağı hareket etmediğinde
- Diğer ilgili çevresel faktörler ve PIR uygulama prensibinin ihlalleri etkiler
Potansiyel Yanlış Tetikleme Senaryoları:
- Küçük hayvanlar algılama alanına girdiğinde
- Güneş ışığı, araba farları, akkor lambalar vb.nden gelen uzak kızılötesi ışınlar doğrudan sensöre maruz kaldığında
- Algılama alanındaki sıcaklık, soğuk sera ekipmanlarından gelen sıcak hava, soğuk hava, nemlendiricilerden gelen su buharı vb. nedeniyle önemli ölçüde değiştiğinde
Potansiyel Tetiklenmeme Senaryoları:
- Sensör ile algılama nesnesi arasında uzak kızılötesi ışınların iletimini engelleyen cam ve akrilik gibi maddeler olduğunda
- Algılama alanındaki ısı kaynağı neredeyse hiç hareket etmediğinde veya yüksek hızda hareket ettiğinde
