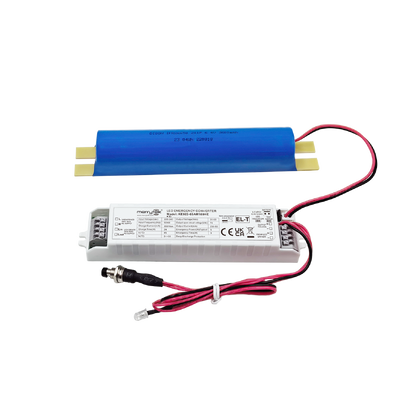

5W 3 saat süren zaman 20-60Vdc Kendini test eden ve manuel testle değiştirilebilir bakımsız acil durum paketi
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE, UKCA, UN38.3, MSDS |
| Model numarası | KE023-05AM180HE |
| Min sipariş miktarı | 100 |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T veya Western Union |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Nominal Giriş Gerilimi | 220-240Vac 50Hz /60Hz | Acil gücü | 5W |
|---|---|---|---|
| Acil Durum Zamanı | 3 saat | Garanti | 5 Yıl (pil dahil) |
| Yük çıkış voltajı | 20-60Vdc | çalışma sıcaklığı | 0 ℃ ~ 50 ℃ |
| IP derecelendirmesi | IP20 | Pil türü | Lifepo4 6.4V 3600mAH |
| Vurgulamak | 5W LED acil durum sürücüsü,20-60Vdc acil durum paketi,Kendini test acil durum sürücüsü |
||
Ürün Açıklaması
5W 3 Saat Süreli 20-60VDC Bakımsız, Kendinden Test ve Manuel Test Anahtarlamalı Acil Durum Paketi
Ürüne Genel Bakış
Geniş bir çıkış voltaj aralığına sahip, giriş röle anahtarlaması ve kapsamlı koruma fonksiyonları sunan sabit güç çıkışlı LED acil durum güç kaynağı.
Temel Özellikler
- Geniş voltaj aralığına sahip sabit güç çıkışı (20-60VDC)
- Giriş röle anahtarlama teknolojisi
- Çoklu koruma fonksiyonları: akü aşırı şarj, aşırı deşarj ve çıkış kısa devre koruması
- Kendinden Test ve Manuel Test modları arasında geçiş yapılabilir
Teknik Özellikler
Şarj Parametreleri
| Parametre | KE023-05AM180HE |
|---|---|
| Nominal giriş voltajı | 220-240Vac 50Hz /60Hz |
| Nominal giriş akımı | 0.06A Maks. @230Vac |
| Giriş ani akımı | 10A(twidth=100uS 50% Ipeak )@230Vac(Tam yükte soğuk çalıştırma) |
| Güç faktörü | ≥0.5@230Vac |
| Giriş gücü | <4W |
| Akü şarj akımı (Maks) | 350mA |
| Akü şarj süresi | 24 saat Maks. |
Acil Durum Parametreleri
| Parametre | Özellikler |
|---|---|
| Çalışma modu | Acil durum modu |
| Yük tipi | LED |
| Acil durum gücü | 5W |
| Acil durum süresi | 3 saat |
| Yük çıkış akımı | 250-80mA |
| Yük çıkış voltajı | 20-60VDC |
Akü Özellikleri
| Li-ion pil | 6.4V 3600mAh (kapasite 25℃'de acil durum süresini karşılar) |
|---|---|
| Akü garantisi | 5 yıl |
Sürücü Gereksinimleri
| Ani akım | 8A |
|---|---|
| Giriş akımı | 3A Maks. |
| Çıkış akımı | 2A |
LED Gösterge Durumu
| Durum | Neden | Şarj Göstergesi |
|---|---|---|
| Akü tamamen şarj oldu ve çalışıyor | Standart günlük kullanım | Sürekli yeşil |
| Akü Şarj Ediliyor | İlk Şarj/Akü Takviyesi | Yanıp sönen yeşil 1 saniye açık 1 saniye kapalı |
| Otomatik Test 3 Saat (her 12 ayda bir) | Periyodik kendi kendine test | Yanıp sönen yeşil 3 saniye açık 1 saniye kapalı |
| Otomatik Test 5 Dakika (her 30 günde bir) | Periyodik kendi kendine test | Yanıp sönen yeşil 3 saniye açık 3 saniye kapalı |
| Süre testi arızası | 3 saatlik yıllık testi geçemedi | Yanıp sönen kırmızı 0.5 saniye açık 0.5 saniye kapalı |
| LED arızası | Takılı değil veya hasarlı/arızalı | Yanıp sönen kırmızı 2 saniye açık - 2 saniye kapalı |
| Akü Bağlantısı Kesildi/Arızalı | Takılı değil veya hasarlı/arızalı | Sürekli kırmızı |
Koruma Özellikleri
- Akü aşırı şarj/derin deşarj koruması: Evet
- Çıkış aşırı gerilim koruması: Evet
- Çıkış aşırı yük koruması: Evet
- Çıkış kısa devre koruması: Evet
Çalışma Ortamı
| Çalışma sıcaklığı/nem | 0℃…+50℃ Nem; %20-%75 (yoğuşmasız) |
| Saklama sıcaklığı/nem | -5℃-35℃ |
| Kasa Maks. Sıcaklık(Tc) | 75℃ |
Güvenlik ve EMC Uygunluğu
| Dayanım gerilimi | 3000Vac 5mA 60s (Giriş "L N" - çıkış "SEC+ SEC-") |
| Güvenlik standardı | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC standardı | EN55015, EN61000-3-2, EN61000-3-3 |
| Akü standardı | UN38.3 |
| Çevresel koruma | RoHS ile uyumlu |
| Sertifikasyon | CE |
Fiziksel Özellikler
| Giriş/çıkış terminali özellikleri | Basmalı terminal, tel çapı: 0.5-0.75mm² |
| IP derecesi | IP20 |
| Koruma türü | Sınıf 2 |
| Montaj tipi | Dahili montaj |
| Montaj boyutu | 146×30×22.5mm |
| Ağırlık: Acil Durum Güç Kaynağı | 80±5g |
| Ömür | 5 Yıl @Ta |
Aksi belirtilmedikçe, tüm parametreler 230VAC giriş voltajı ve 25℃ ortam sıcaklığında test edilmiştir.

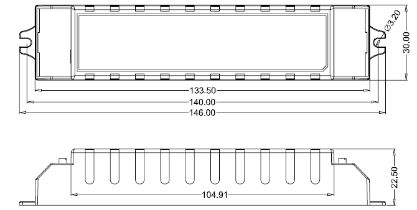

Ürün Boyutları
Akü Boyutları
Şek. A
Şek. B
Şek. C
Şek. D
Kablolama Şemaları
Şek. A
Alternatif Kablolama
Şek. B
Şek. C
Şek. D
Test Modu Seçimi
Tel Hazırlığı
- Katı veya Örgülü tel tipi: 0.5 - 0.75mm²
- Terminallerden tellere erişmek veya telleri çıkarmak için, düğmeleri aşağı itmek için bir tornavida kullanın
Manuel Test Çalıştırma Talimatları
- Kurulumdan önce, Pin kısa: Manuel Test
- Teli kablolama şemasına göre bağlayın
- L, N gücü açık, S1'i açın. Ardından yük lambası yanar, acil durum sürücüsü gösterge ışığı yeşile döner, acil durum güç kaynağı normal olarak şarj olacaktır. S1 anahtarını kapatın ve yük lambası söner
- Acil Durum Simülasyonu: Açın, yük lambası yanar, anahtara (TEST ANAHTARI) basın, ardından acil durum moduna geçin, acil durum sürücüsünün gösterge ışığı sönecektir. Anahtarı (TEST ANAHTARI) bırakın, ardından lamba LED sürücü tarafından beslenir ve gösterge ışığı yanacaktır
Otomatik Test Çalıştırma Talimatları
- Kurulumdan önce, Pin açık olarak ayarlayın: Otomatik Test
- Teli kablolama şemasına göre bağlayın
- L, N gücü açık, saati başlatın ve periyodik kendi kendine test yapın. Aküyü değiştirmek için, güç kaynağını kapatın ve yeniden zamanlayın
Akü Uygulama Bildirimi
- Akü, normal kullanım koşullarında altı ayda bir şarj edilmeli ve deşarj edilmelidir
- Akü kullanılmadığında, devre kartının kendi kendine tüketimi nedeniyle akünün aşırı deşarjını önlemek için devrelere bağlamayın
- Lütfen aküyü kurarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklık aralığında olmasına izin verin
- Akü, serin ve kuru bir ortamda saklanmalıdır
- Uzun süre saklandıktan sonra, akü gerektiği gibi her 12 ayda bir döngüye alınır
- AC gücü kapalı ve saat 7 gün sürer. Gücü açın ve yeniden zamanlayın. Aküyü değiştirmek için, güç kaynağını kapatın ve yeniden zamanlayın
