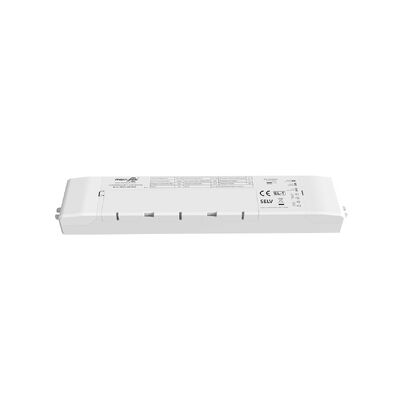

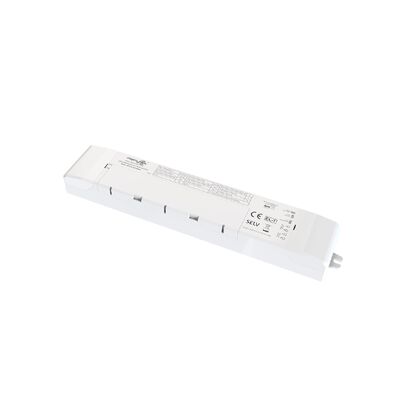

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 5 yıl garanti
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE, UKCA, UN38.3, MSDS |
| Model numarası | KE036-03AM180HB |
| Min sipariş miktarı | 100 |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T veya Western Union |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Nominal Giriş Gerilimi | 220-240Vac 50Hz /60Hz | Acil gücü | 3W (özelleştirilebilir) |
|---|---|---|---|
| Acil Durum Zamanı | 180min (Kustomlaştırılabilir) | Garanti | 5 yıl |
| Yük çıkış voltajı | 10-60Vdc | çalışma sıcaklığı | 0 ℃ ~ 50 ℃ |
| IP Derecelendirmesi | IP20 | Pil türü | LifePO4 6.4V 1800mAh |
| Vurgulamak | 3W LED acil durum sürücüsü,Kendi kendini test eden acil durum paketi,5 yıl garantili acil durum sürücüsü |
||
Ürün Açıklaması
3 saatlik süresi ve 5 yıllık garantisi olan 3W standart ve kendi kendini test eden acil durum paketleri
Ürün Genel Görünümü
Sürekli güç çıkışı kapsamlı güvenlik özellikleri ve uzun ömürlü LiFePO4 pil teknolojisi ile LED acil güç kaynağı.
- Çeşitli uygulamalar için geniş çıkış voltaj aralığı
- Güvenilir çalışma için giriş rölesinin anahtarlanması
- Yüksek güvenlik, uzun ömürlü yüksek performanslı LiFePO4 pil
- Entegre pil yönetim sistemi
- Standart ve kendi kendini test eden acil durum paketi konfigürasyonlarında mevcuttur.
Teknik özellikler
Şarj parametreleri
| Model numarası. | KE036-03AM180HB |
| Adlık giriş voltajı | 220-240Vac 50Hz/60Hz |
| Adlık giriş akımı | 0.06A Max. @230Vac |
| Giriş girişi akımı | 10A ((Twidth=100us 50% Ipeak) @230Vac (Tam yükle soğuk başlatma) |
| Güç faktörü | ≥0.5@230Vac |
| Girdi gücü | <4W@230Vac |
| Pil şarj akımı | 250mA maksimum. |
| Pil şarj süresi | En fazla 24 saat. |
Acil durum parametreleri
| Çalışma modu | Acil durum hali |
| Yük türü | LED |
| Acil güç | 2.5W |
| Acil durum zamanı | 3 saat. |
| Yük çıkış akımı | 250-40mA |
| Yük çıkış voltajı | 10-60Vdc |
| Akü | LiFePO4 6.4V 1.8Ah (kapasite 25°C'de acil durum zamanını karşılar) |
| Batarya garantisi | 5 yıl @ 25°C |
Sürücü Gereksinimleri
| Devam akımı | 8A |
| Giriş akımı | 3A Max. |
| Çıktı akımı | 2A Max. |
LED göstergesi ve Otomatik test
| Durum/Şart | Sebep | Gösterge Durumu |
|---|---|---|
| Pil tam şarj ve işlevsel | Standart günlük kullanım | Katı yeşil |
| Pil Şarjı | Başlangıç şarjı/batarya dolusu | Yeşil yanıp sönen 1 saniye 1 saniye |
| Otomatik Test 3 Saat (her 12 ayda bir) | Düzenli olarak kendinizi test edin | Yeşil yanıp sönen 3 saniye 1 saniye. |
| Otomatik Test 5 Dakika (her 30 günde bir) | Düzenli olarak kendinizi test edin | Yeşil yanıp sönen 3 saniye 3 saniye sonra |
| Süre test hatası | Otomatik test başarısız oldu. | Kırmızı yanıp sönen 0.5 saniye. |
| LED hatası | Bağlanmamış veya hasarlı/kötü | Kırmızı yanıp sönen 2 saniye. |
| Pil bağlantısı koptu/kötü | Bağlanmamış veya hasarlı/kötü | Katı kırmızı |
Koruma Özellikleri
| Pil aşırı şarj/derin boşaltma koruması | - Evet. |
| Çıktı aşırı gerilim koruması | - Evet. |
| Çıkış aşırı yüklenmesi koruması | - Evet. |
| Çıktı kısa devre koruması | - Evet. |
Çalışma ortamı
| Çalışma sıcaklığı/nemliği | 0°C...+50°C, nem:%20-75% (kondansiyon olmadan) |
| Depolama sıcaklığı/nemliği | -5°C-35°C |
| Durum Maks. Sıcaklık (Tc) | 75°C |
Güvenlik ve Uygunluk
| Voltajı kaldırın | 3000Vac 5mA 60s (Giriş "L N" - çıkış "SEC+ SEC-") |
| Güvenlik standardı | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC standardı | EN55015, EN61000-3-2, EN61000-3-3 |
| Pil standardı | UN38.3 |
| Çevre Koruması | RoHS uyumlu |
| Sertifikasyon | CE |
Fiziksel Özellikler
| Giriş terminalı/kablolama özellikleri | Basın terminal, tel çapı: 0.75- 2.5mm2 |
| Çıkış terminalı/kablolama özelliği | Basın terminal, tel çapı: 0.75- 1.5mm2 |
| IP derecesi | IP20 |
| Koruma türü | Sınıf II |
| Kurulum türü | Bağımsız tesis |
| Kurulum boyutu | 232x45x25mm |
| Paketleme talebi | Beyaz kutu + Kullanım kılavuzu + karton + dış karton (K=A) |
| Ağırlık | 208±5g |
| Yaşam süresi | 5 Yıl @Ta |
Diğer belirtilmedikçe, tüm parametreler giriş voltajı 230VAC, ortam sıcaklığı 25°C ile test edilir.
Ürün Boyutları
Kablolama Şemaları
Şekil A: LED sürücüsü ve LED modülü ile bağlantı
Şekil B: LED modülüyle doğrudan bağlantı
Şekil C: LED modülü ile döngü giriş ve çıkış yapılandırması
Şekil D: LED sürücüsü ve LED modülü ile alternatif bağlantı
Test Modu Yapılandırması
| Test Modu | J1 Ayarlama |
|---|---|
| Otomatik Test | |
| El testi | |
El testi çalışma talimatları
- Kurulumdan önce, kısa Pin ayarlayın: El testi
- Kablo şema göre kablo bağlayın
- L, N güç açık, S1'i açın. Sonra yük lambası açılır, acil durum sürücü göstergesi lambası yeşile döner, acil güç kaynağı normal şarjdır.
- Acil Durum Simülasyonu: Ayarlayın, yük lambası açılır, düğmeye basılır (Test anahtarı), sonra acil durum moduna geçilir, acil durum sürücüsünün gösterge ışığı söner.Anahtarı serbest bırak (Sınav Anahtar), sonra lamba LED sürücüsü tarafından çalıştırılır, gösterge ışığı açılacak
Otomatik Test İşlem Talimatları
- Kurulmadan önce, Açık Pin ayarlayın: Otomatik Test
- Kablo diyagramına göre kablo bağlayın. LED Acil Durum Sürücüsündeki test düğmesini çıkarın
- L, N güç üzerinde, saat başlatmak, ve periyodik öz test.
Pil başvurusu bildirimi
- Akü normal kullanım koşullarında altı ayda bir şarj ve boşaltılmalıdır.
- Batarya, devre kartının kendi kendini tüketmesi nedeniyle aşırı boşaltılmasını önlemek için kullanılmadığında devreye bağlanmayın.
- Lütfen bataryayı kurulum ve kullanım sırasında ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklık aralığında kullanılmasına izin verin.
- Pil soğuk ve kuru bir ortamda saklanmalıdır.
- Uzun süreli depolamadan sonra, batarya her 6 ayda bir gerektiği gibi döngülenir
- AC gücü kapalı ve saat 7 gün sürer. güç ve yeniden zamanlama. pil değiştirmek için, güç kaynağını kapatmak ve yeniden zamanlama
