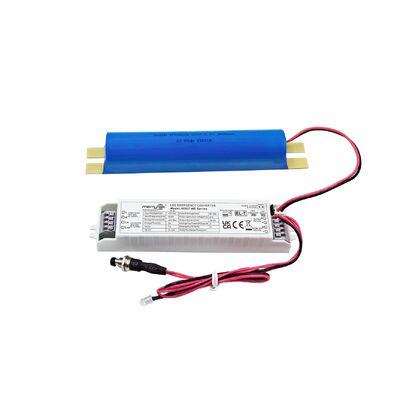

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE, UKCA, UN38.3, MSDS
Model numarası KE027-05AM180HE
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya Western Union
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Nominal Giriş Gerilimi 220-240Vac 50Hz /60Hz Acil gücü 5W (özelleştirilebilir)
Acil Durum Zamanı 180min (Kustomlaştırılabilir) Garanti 5 yıl
Yük çıkış voltajı 80-200Vdc çalışma sıcaklığı 0 ℃ ~ 50 ℃
IP Derecelendirmesi IP20 Pil türü Lifepo4 6.4V 3600mAH
Mesaj bırakın
Ürün Açıklaması

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi





1- Açıklama.



1) Sabit güç çıkışı geniş bir çıkış voltaj aralığı ile LED acil güç kaynağı.
2) Giriş rölesi anahtarlaması.
3) Yüksek güvenlik, yüksek performans, uzun ömürlü LifePO4 pil.
4) Pil yönetimi ile.

5) El testi ve otomatik test seçimi.





2.Parametreler

Şarj Bölümü

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Adlık giriş voltajı

220-240Vac 50Hz/60Hz

Adlık giriş akımı

0.06A Max. @230Vac

Giriş girişi akımı

10A(Tgenişlik=100us %50 Ipeak )@230Vac(Tam yükle soğuktan başlat)

Güç faktörü

≥0.5@230Vac

Girdi gücü

<4W@230Vac

Pil şarj akımı

250mA

250mA

350mA

350mA

Pil şarj süresi

En fazla 24 saat.

Acil durum kısmı

Çalışma modu

Acil durum hali

Yük türü

LED

Acil güç

2W

2.5W

4W

5W

Acil durum zamanı

3 saat.

Yük çıkış akımı

25-10mA

31-12mA

50-20mA

65-25mA

Yük çıkış voltajı

80-200Vdc

Akü

LifePO4 (Pillerin kapasitesi 25°C'de acil durum zamanını karşılar)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Batarya garantisi

Garanti5Yıllar@5~60°C.

Sürücünün istisna gereksinimleri

Devam akımı

8A

Giriş akımı

3Max.

Çıktı akımı

2Max.

LED göstergesi
(El testi)

Şarj

Yeşil ışık

Suç

Yeşil ışık kapalı.

Acil durum fonksiyonu testi

El testi

Öntanımlı

Otomatik test

Yerleşilebilir

Otomatik Test

Hata/sınav/durum

Sebep

Şarj göstergesi durumu

Batarya tamamen şarj edilmiş ve çalışıyor.

Standart günlük kullanım




katı yeşil

Pil Şarjı

Başlangıç şarjı/batarya dolusu





Yeşil yanıp sönen 1 saniye 1 saniye

Otomatik Test 3 Saat (her 12 ayda bir)

Düzenli olarak kendinizi test edin





Yeşil yanıp sönen 3 saniye 1 saniye.

Otomatik Test 5 Dakika (her 30 günde bir)

Düzenli olarak kendinizi test edin





Yeşil yanıp sönen 3 saniye 3 saniye sonra

Süre test hatası

Otomatik test başarısız oldu.





Kırmızı yanıp sönen 0.5 saniye.

LED hatası

Bağlanmamış veya hasarlı/kötü








Kızıl yanıp sönen 2 saniye.

Pil bağlantısı koptu/kötü

Bağlanmamış veya hasarlı/kötü




katı kırmızı

Acil Koruma

Pil aşırı şarj/derin boşaltma koruması

- Evet.

Çıktı aşırı gerilim koruması

- Evet.

Çıkış aşırı yüklenmesi koruması

- Evet.

Çıktı kısa devre koruması

- Evet.

Çalışan

Çevre

Çalışma sıcaklığı/nemliği

0°C... +50°C,Nemlilik:2% 0-75% ((yoğunlaşmadan)

Depolama sıcaklığı/nemliği

-5°C-35°C

Max. Durum Tc.

75°C

Güvenlik

& EMC



Voltajı kaldırın

3000Vac 5mA 60s (Giriş L N çıkış SEC + SEC)

Güvenlik standardı

EN61347-1, 60598-2-22,61347-2-7,62034

EMC standardı

EN55015, EN61000-3-2, EN61000-3-3

Pil standardı

UN38.3

Çevre koruma gereksinimleri

RoHS uyumlu

Sertifikasyon

CE

Diğerleri

Girdi/çıkışı (((terminal/kablolama) özellikleri

Basın terminalı, Kablo çapı: 0.5-0.75 mm2

IP derecesi

IP20

Koruma türü

Sınıf 2

Kurulum türü

Dahili kurulum

Kurulum boyutu

146*30*22.5mm

Paketleme talebi

Beyaz kutu+Kullanım kılavuzu+Karton + dış karton ((K=A)

Ağırlık

75 g (sürücü)

Yaşam süresi

5 yıl@Ta

Notlar:

Tüm parametreler giriş voltajı üzerinde test edilir230VAC,aksi belirtilmedikçe, ortam sıcaklığı 25°C.

3Boyut (birim: mm)

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 0

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 1

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 2

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 3





4Kablolama Şekli.



5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 4

Ya da

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 5

5.Manual Test ve Autotest anahtarı

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 6

6.Tel hazırlama

5W LED Acil Durum Paketi 3 saatlik süresi ve 5 yıl garanti için manuel test düğmesi 7

  • Katı veya Düz tel tipi: 0,5 -0,75 mm2
  • Giriş veya terminallerden telleri çıkarmak için, bir tornavida kullanarak düğmeleri aşağı basın



7.El testi ve çalışma talimatları

1) Kurulumdan önce, Pin'i kısa ayarlayın: El testi.

2) Kabloyu kablo diyagramına göre bağlayın.

3) L, N güç açık, S1'i açın. Sonra yük lambası açılır, acil durum sürücü göstergesi lambası yeşile döner, acil güç kaynağı normalde şarj olur.ve yük lambası kapanır..

4) Acil durum simülasyonu: Aç, yük lambası aç, düğmeye bas ((TEST SÖZLEYEN), sonra acil durum moduna geç, acil durum sürücüsünün gösterge ışığı söner.Kapat düğmeyi., sonra lamba LED sürücüsü tarafından çalıştırılır ve gösterge lambası açılır.



8.Otomatik Test& Uygulama talimatları

1) Otomatik test için montajdan önce, iğneyi açık tutun.

2) Kabloyu kablo diyagramına göre bağlayın.

3) L, N güç, saat başlatmak, ve periyodik öz test.



9.Pil başvurusu bildirimi

1) Batarya normal kullanım koşullarında yarım yılda bir şarj ve boşaltılmalıdır.

2) Batarya kullanılmadığında devreye bağlamayın, böylece devre kartının kendi kendini tüketmesi nedeniyle batarya aşırı boşalır.

3) Lütfen bataryayı kurarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklık aralığında kullanılmasına izin verin.

4) Pil soğuk ve kuru bir ortamda saklanmalıdır.

5) Uzun bir depolama süresi sonra, batarya her 12 ayda bir gerektiği gibi döngülenir.

6) AC gücü kapalı ve saat 7 gün sürer. Güç ve yeniden zamanlama. Pil değiştirmek için, güç kaynağını kapatın ve yeniden zamanlayın.
