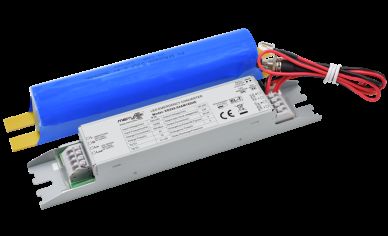

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE, UKCA, UN38.3,MSDS
Model numarası KE028-03AM180HE
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya Western Union
Yetenek temini 10,000pcs aylık
Ürün ayrıntıları
Nominal Giriş Gerilimi 220-240Vac 50Hz /60Hz Acil Durum Gücü 3W (özelleştirilebilir)
Acil Durum Zamanı 180min (Kustomlaştırılabilir) Garanti 5 Yıl (pil dahil)
Yük çıkış voltajı 80-200Vdc çalışma sıcaklığı 0°C~50°C
IP Derecelendirmesi IP20 Pil Türü LifePO4 6.4V 1800mAh
Vurgulamak

3W LED acil durum sürücüsü

,

Kendi kendini test eden acil durum paketi

,

80-200Vdc acil durum sürücüsü
Mesaj bırakın
Ürün Açıklaması
3W Standart ve Kendi Kendine Test Acil Durum Paketleri, 3 Saat Süre ve 80-200Vdc Çıkışlı
Ürün Genel Bakışı

Geniş çıkış voltaj aralığına sahip, sabit güç çıkışlı LED acil durum güç kaynağı, giriş rölesi anahtarlaması ve yüksek performanslı LiFePO4 pil teknolojisi özelliklerine sahiptir.

  • Giriş rölesi anahtarlaması
  • Yüksek güvenlikli, yüksek performanslı, uzun ömürlü LiFePO4 pil
  • Entegre pil yönetim sistemi
  • Manuel kontrol ve kendi kendine kontrol seçimi
Teknik Parametreler
Şarj Bölümü Özellikleri
Parametre KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Nominal giriş voltajı 220-240Vac 50Hz/60Hz
Nominal giriş akımı 0.06A Maks. @230Vac
Giriş ani akımı 10A(Tgenişlik=100us %50 Ipeak) @230Vac (Tam yükte soğuk çalıştırma)
Güç faktörü ≥0.5@230Vac
Giriş gücü <4W@230Vac
Pil şarj akımı 200mA 200mA 350mA 350mA
Pil şarj süresi 24 saat Maks.
Acil Durum Bölümü Özellikleri
Parametre Özellik
Çalışma modu Acil durum modu
Yük tipi LED
Acil durum gücü 2W | 2.5W | 4W | 5W
Acil durum süresi 3 saat
Yük çıkış akımı 25-10mA | 31-12mA | 50-20mA | 57-23mA
Yük çıkış voltajı 80-200Vdc
Pil Özellikleri
Parametre Özellik
LiFePO4 (Pil kapasitesi 25℃'de acil durum süresini karşılar) 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah
Pil garantisi Garanti 5 yıl @5~60℃
İstisnai Sürücü Gereksinimleri
Parametre Özellik
Aşırı akım 8A
Giriş akımı 3A Maks.
Çıkış akımı 2A Maks.
LED Göstergesi (Manuel Test)
Durum Gösterge
Şarj Yeşil ışık
Hata Yeşil ışık kapalı
Acil Durum Fonksiyon Testi
Test Türü Ayarlama
Manuel test Varsayılan
Otomatik test Ayarlanabilir
Otomatik Test Göstergeleri
Hata/Test/Durum Neden Şarj Göstergesi Durumu
Pil tam şarjlı ve çalışır durumda Standart günlük kullanım Sabit yeşil
Pil Şarjı İlk Şarj/Pil Tamamlama Yanıp sönen yeşil 1 saniye açık 1 saniye kapalı
Otomatik Test 3 Saat (her 12 ayda bir) Periyodik kendi kendine test Yanıp sönen yeşil 3 saniye açık 1 saniye kapalı
Otomatik Test 5 Dakika (her 30 günde bir) Periyodik kendi kendine test Yanıp sönen yeşil 3 saniye açık 3 saniye kapalı
Süre testi hatası Otomatik test başarısız Yanıp sönen kırmızı 0.5 saniye açık 0.5 saniye kapalı
LED hatası Takılı değil veya hasarlı/arızalı Yanıp sönen kırmızı 2 saniye açık - 2 saniye kapalı
Pil Bağlantısı Kesildi/Arızalı Takılı değil veya hasarlı/arızalı Sabit kırmızı
Acil Durum Koruma Özellikleri
Koruma Türü Mevcut
Pil aşırı şarj/derin deşarj koruması Evet
Çıkış aşırı voltaj koruması Evet
Çıkış aşırı yük koruması Evet
Çıkış kısa devre koruması Evet
Çalışma Ortamı
Parametre Özellik
Çalışma sıcaklığı/nem 0℃…+50℃, Nem: %20-%75 (yoğuşmasız)
Depolama sıcaklığı/nem -5℃-35℃
Kasa Maks. Sıcaklık(Tc) 75℃
Güvenlik ve EMC Uyumluluğu
Standart/Parametre Özellik
Dayanım voltajı 3000Vac 5mA 60s (Giriş "L N" - çıkış "SEC+ SEC-")
Güvenlik standardı EN61347-1, 60598-2-22, 61347-2-7, 62034
EMC standardı EN55015, EN61000-3-2, EN61000-3-3
Pil standardı UN38.3
Çevresel koruma gereksinimleri RoHS uyumlu
Sertifikasyon CE
Fiziksel Özellikler
Parametre Özellik
Giriş/çıkış (terminal/kablolama) özelliği Basmalı terminal, tel çapı: 0.5-0.75mm²
IP derecesi IP20
Koruma türü Sınıf 2
Kurulum türü Gömme kurulum
Kurulum boyutu 146×30×22.5mm
Ambalaj gereksinimi Beyaz kutu + Kullanım kılavuzu + bölücü + dış karton (K=A)
Ağırlık 75g (sürücü)
Ömür 5 Yıl @Ta
Boyutlar

LED Dönüşüm Kiti Boyut Şeması (Birim: mm)

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 0

Pil Boyut Şemaları (Birim: mm)

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 1
Şekil A
3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 2
Şekil B
3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 3
Şekil C
3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 4
Şekil D
Kablolama Şemaları

LED Dönüşüm Kiti Kablolama Şeması Seçenek 1

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 5

VEYA

LED Dönüşüm Kiti Kablolama Şeması Seçenek 2

3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 6
Manuel ve Otomatik Test Ayarı Değişimi
3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 7
Tel Hazırlığı
3W Standart ve Kendi Kendini Test Eden acil durum paketleri, 3 saat çalışma süresi ve 80-200Vdc çıkışlı 8
  • Masif veya örgülü tel tipi: 0.5 - 0.75mm²
  • Terminallerden tellere erişmek veya bunları çıkarmak için, düğmeleri aşağı itmek üzere bir tornavida kullanın
Manuel Test ve Çalıştırma Talimatları
  1. Kurulumdan önce, Pin kısa: Manuel Test olarak ayarlayın.
  2. Kablolamayı kablolama şemasına göre bağlayın.
  3. L, N güç açık, S1 Anahtarını açın. Ardından yük lambası yanar, acil durum sürücüsü gösterge ışığı yeşile döner, acil durum güç kaynağı normal şarj oluyor. S1 Anahtarını kapatın ve yük lambası kapanır.
  4. Acil Durum Simülasyonu: Açık konuma getirin, yük lambası yanar, anahtara (TEST ANAHTARI) basın, ardından acil durum moduna geçin, acil durum sürücüsünün gösterge ışığı sönecektir. Anahtarı (TEST ANAHTARI) bırakın, ardından lamba LED sürücüsü tarafından beslenir ve gösterge ışığı yanar.
Otomatik Test ve Çalıştırma Talimatları
  1. Kurulumdan önce, Pin açık: Otomatik Test olarak ayarlayın.
  2. Kablolamayı kablolama şemasına göre bağlayın. LED Acil Durum Sürücüsündeki test anahtarını çıkarın.
  3. L, N güç açık, saati başlatın ve periyodik kendi kendine test yapın. Pili değiştirmek için güç kaynağını kapatın ve yeniden zamanlayın.
Pil Uygulama Bildirimi
  • Pil, normal kullanım koşullarında altı ayda bir şarj edilmeli ve deşarj edilmelidir.
  • Devre kartının kendi kendine tüketimi nedeniyle pilin aşırı deşarjını önlemek için, pil kullanılmadığında devreye bağlamayın.
  • Lütfen pili takarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklığı aralığında kullanılmasına izin verin.
  • Pil serin ve kuru bir ortamda saklanmalıdır.
  • Uzun süreli depolamadan sonra, pil gerekliliklere göre her 12 ayda bir döngüye alınır.
  • AC gücü kapalıdır ve saat 7 gün sürer. Gücü açın ve yeniden zamanlayın. Pili değiştirmek için güç kaynağını kapatın ve yeniden zamanlayın.
Not: Belirtilmediği sürece, tüm parametreler 230Vac giriş voltajında, 25℃ ortam sıcaklığında test edilmiştir.
