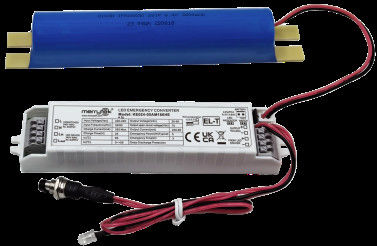

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
Place of Origin China
Marka adı Merrytek
Sertifika CE, UKCA, UN38.3, MSDS
Model Number KE024-04AM180HE
Minimum Order Quantity 100
Fiyat Anlaşılabilir
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 4W(Can be customized)
Emergency Time 180mins (Can be customized) Warranty 5 Years
Load output voltage 20-60Vdc Working temprature 0℃~50℃
IP Rating IP20 Battery type LifePO4 6.4V 3600mAh
Mesaj bırakın
Ürün Açıklaması

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı





1- Açıklama.

1) Sabit güç çıkışı geniş bir çıkış voltaj aralığı ile LED acil güç kaynağı.

2) Giriş rölesi anahtarlaması.
3) Yüksek güvenlik, yüksek performans, uzun ömürlü LifePO4 pil.
4) Pil yönetimi ile.

5) El testi ve otomatik test seçimi.





2.Parametreler



Şarj Bölümü KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Adlık giriş voltajı 220-240Vac 50Hz/60Hz
Adlık giriş akımı 0.06A Max. @230Vac
Giriş girişi akımı 10A ((Açıklık=100us % 50 Ipeak))@230Vac ((Tam yükle soğuk başlatma)
Güç faktörü ≥0.5@230Vac
Girdi gücü <4W@230Vac
Pil şarj akımı 250mA 250mA 350mA 350mA
Pil şarj süresi En fazla 24 saat.
Acil durum kısmı Çalışma modu Acil durum hali
Yük türü LED
Acil güç 2W 2.5W 4W 5W
Acil durum zamanı 3 saat.
Yük çıkış akımı 100-30mA 125-41mA 200-65mA 250-80mA
Yük çıkış voltajı 20-60Vdc
Akü LifePO4(Pillerin kapasitesi 25°C'de acil durum zamanını karşılar) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Batarya garantisi Garanti 5 yıl @5~60°C.
Sürücünün istisna gereksinimleri Devam akımı 8A
Giriş akımı 3A Max.
Çıktı akımı 2A Max.
LED göstergesi
(El testi)		 Şarj Yeşil ışık
Suç Yeşil ışık kapalı.
Acil durum fonksiyonu testi El testi Öntanımlı
Otomatik test Yerleşilebilir
Otomatik Test Hata/sınav/durum Sebep Şarj göstergesi durumu
Batarya tam şarj edilmiş ve çalışıyor. Standart günlük kullanım
katı yeşil
Pil Şarjı Başlangıç şarjı/batarya dolusu
Yeşil yanıp sönen 1 saniye 1 saniye
Otomatik Test 3 Saat (her 12 ayda bir) Düzenli olarak kendinizi test edin
Yeşil yanıp sönen 3 saniye 1 saniye.
Otomatik Test 5 Dakika (her 30 günde bir) Düzenli olarak kendinizi test edin
Yeşil yanıp sönen 3 saniye 3 saniye sonra
Süre test hatası Otomatik test başarısız oldu.
Kırmızı yanıp sönen 0.5 saniye.
LED hatası Bağlanmamış veya hasarlı/kötü
Kızıl yanıp sönen 2 saniye.
Pil bağlantısı koptu/kötü Bağlanmamış veya hasarlı/kötü
katı kırmızı
Acil Koruma Pil aşırı şarj/derin boşaltma koruması - Evet.
Çıktı aşırı gerilim koruması - Evet.
Çıkış aşırı yüklenmesi koruması - Evet.
Çıktı kısa devre koruması - Evet.

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği 0°C...+50°C, Nem: 20%-75% (kondansiyon olmadan)
Depolama sıcaklığı/nemliği -5°C-35°C
Max. Durum Tc. 75°C

Güvenlik

& EMC



 Voltajı kaldırın 3000Vac 5mA 60s (Giriş L N çıkış SEC + SEC-)
Güvenlik standardı EN61347-1, 60598-2-22, 61347-2-7, 62034
EMC standardı EN55015, EN61000-3-2, EN61000-3-3
Pil standardı UN38.3
Çevre koruma gereksinimleri RoHS uyumlu
Sertifikasyon CE
Diğerleri Giriş/çıkış (terminal/kablolama) özellikleri Basın terminal, tel çapı: 0.5-0.75 mm2
IP derecesi IP20
Koruma türü Sınıf 2
Kurulum türü Dahili kurulum
Kurulum boyutu 146*30*22.5mm
Paketleme talebi Beyaz kutu + Kullanım kılavuzu + karton + dış karton ((K=A)
Ağırlık 75 g (sürücü)
Yaşam süresi 5 Yıl @Ta

Notlar:

Diğer belirtilmedikçe, tüm parametreler giriş voltajı 230VAC, ortam sıcaklığı 25°C ile test edilir.

3. Pil boyutu (birim: mm)

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 0

Şekil A.

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 1

                                             Şekil B.

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 2

Şekil C.

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 3

Şekil D.



4. Değiştiricinin Boyutu

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 4









5Kablolama Şekli.

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 5



Ya da

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 6





































6.Manual Test ve Autotest anahtarı

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 7

7.Tel hazırlama

5 Yıllık Garanti 4W 3 saatlik LED acil durum sürücüsü ile LiFePO4 bataryası LED batten için 20-60Vdc çıkışı 8

  • Katı veya Düz tel tipi: 0,5 -0,75 mm2
  • Giriş veya terminallerden telleri çıkarmak için, bir tornavida kullanarak düğmeleri aşağı basın



8.El testi ve çalışma talimatları

1) Kurulumdan önce, Pin'i kısa ayarlayın: El testi.

2) Kabloyu kablo diyagramına göre bağlayın.

3) L, N güç açık, S1'i açın. Daha sonra yük lambası açılır, acil durum sürücü göstergesi lambası yeşile döner, acil güç kaynağı normalde şarj olur. S1'i kapatın.ve yük lambası kapanır..

4) Acil durum simülasyonu: Aç, yük lambası aç, düğmeye bas ((TEST SÖZLEYEN), sonra acil durum moduna geç, acil durum sürücüsünün gösterge ışığı söner.Kapat düğmeyi., sonra lamba LED sürücüsü tarafından çalıştırılır, gösterge lambası açılır.



9.Otomatik Test& Uygulama talimatları

1) Otomatik test için montajdan önce, iğneyi açık tutun.

2) Kabloyu kablo diyagramına göre bağlayın.

3) L, N güç, başlatın saat, ve periyodik öz test. Bataryayı değiştirmek için, güç kaynağını kapatın, Re-zaman.



10.Pil başvurusu bildirimi

1) Batarya normal kullanım koşullarında yarım yılda bir şarj ve boşaltılmalıdır.

2) Batarya kullanılmadığında devreye bağlamayın, böylece devre kartının kendi kendini tüketmesi nedeniyle batarya aşırı boşalır.

3) Lütfen bataryayı kurulum ve kullanım sırasında ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklık aralığında kullanın.

4) Pil soğuk ve kuru bir ortamda saklanmalıdır.

5) Uzun bir depolama süresi sonra, batarya her 12 ayda bir gerektiği gibi döngülenir.

6) AC gücü kapalı ve saat 7 gün sürer. Güç ve yeniden zamanlama. Pil değiştirmek için, güç kaynağını kapatın, yeniden zamanlama.
