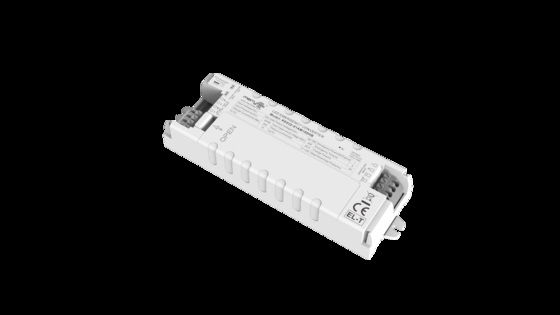

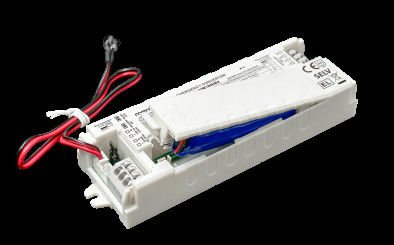

2.5W 3 saat 20-60Vdc LED Acil Durum Güç Kaynağı Dahili Li-ion Pil Kendi Kendini Test ve Manuel Test Anahtarlanabilir
| Place of Origin | China |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE, UKCA, UN38.3, MSDS |
| Model Number | KE022-03AM180KB |
| Minimum Order Quantity | 100 |
| Fiyat | Anlaşılabilir |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 2-3W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180min (Can be customized) | Warranty | 5 Years( battery 3 years) |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | Li-ion 3.7V 2600mAh |
| Vurgulamak | 2.5W LED Acil Durum Güç Kaynağı,20-60Vdc LED Acil Durum Güç Kaynağı,Li-ion Pil LED Acil Durum Sürücüsü |
||
Ürün Açıklaması
3W 3 saat 20-60Vdc Li-ion pil dahili LED Acil Durum Paketi Kendini Test Etme ve Manuel Test Anahtarı
1. Açıklama
1) Geniş bir çıkış voltaj aralığına sahip sabit güç çıkışlı LED acil durum güç kaynağı.
2) Giriş röle anahtarlaması.
3) Çoklu koruma fonksiyonları ile: pil aşırı şarj, aşırı deşarj koruması ve çıkış kısa devre koruması.
4) Kendini Test Etme ve Manuel Test Anahtarı
2. Parametreler
| Şarj Bölümü | KE022- | 03AM180KB | |
| Nominal giriş voltajı | 220-240Vac 50Hz /60Hz | ||
| Nominal giriş akımı | 0.06A Maks. @230Vac | ||
| Giriş ani akımı | 15A(twidth=100uS 50% Ipeak )@230Vac(Tam yükte soğuk çalıştırma) | ||
| Güç faktörü | ≥0.5@230Vac | ||
| Giriş gücü | <3W | ||
| Pil şarj akımı (Maks) | 200mA | ||
| Pil şarj süresi | 24 saat Maks. | ||
| Acil Durum Bölümü | Çalışma modu | Acil durum modu | |
| Yük tipi | LED | ||
| Acil durum gücü | 2.5W | ||
| Acil durum süresi | 3 saat | ||
| Yük çıkış akımı | 125-40mA | ||
| Yük çıkış voltajı | 20-60VDC | ||
| Pil | Li-ion (Pil kapasitesi 25℃'de acil durum süresini karşılar) | 3.7V 2600mAh | |
| Pil garantisi | 3 yıl garanti | ||
| İstisna Sürücü Gereksinimleri | Ani akım | 8A | |
| Giriş akımı | 3 A Maks. | ||
| Çıkış akımı | 2A | ||
| LED Göstergesi | Şarj | Yeşil ışık | |
| Arıza | Yeşil ışık kapalı | ||
| Acil Durum Fonksiyon Testi | Manuel test | Pin kısa devre | |
| Kendini test etme | Pin açık | ||
| Otomatik Test | Arıza/test / Durum | Sebep | Şarj Göstergesi Durumu |
| Pil tamamen şarj oldu ve çalışır durumda | Standart günlük kullanım | ||
| sürekli yeşil | |||
| Pil Şarj Ediliyor | İlk Şarj/Pil Takviyesi | ||
| Yanıp sönen yeşil 1 saniye açık 1 saniye kapalı | |||
| Otomatik Test 3 Saat (her 12 ayda bir) | Periyodik kendi kendine test | ||
| Yanıp sönen Yeşil 3 saniye açık 1 saniye kapalı | |||
| Otomatik Test 5 Dakika (her 30 günde bir) | Periyodik kendi kendine test | ||
| Yanıp sönen Yeşil 3 saniye açık 3 saniye kapalı | |||
| Süre testi arızası | 3 saatlik yıllık testi geçemedi | ||
| Yanıp sönen Kırmızı 0.5 saniye açık 0.5 saniye kapalı | |||
| LED arızası | Takılı değil veya hasarlı/arızalı | ||
| Yanıp sönen Kırmızı 2 saniye açık – 2 saniye kapalı | |||
| Pil Bağlantısı Kesildi/Arızalı | Takılı değil veya hasarlı/arızalı | ||
| sürekli kırmızı | |||
| Acil durum koruması | Pil aşırı şarj/derin deşarj koruması | Evet | |
| Çıkış aşırı gerilim koruması | Evet | ||
| Çıkış aşırı yük koruması | Evet | ||
| Çıkış kısa devre koruması | Evet | ||
|
Çalışma Çevre |
Çalışma sıcaklığı/nem | 0℃…+50℃ Nem; %20-%75 (yoğuşma olmadan) | |
| Depolama sıcaklığı/nem | -5℃-35℃ | ||
| Kasa Maks. Sıcaklık (Tc) | 75℃ | ||
|
Güvenlik & EMC |
Dayanım gerilimi | 3000Vac 5mA 60s (Giriş “L N” – çıkış “SEC+ SEC-) | |
| Güvenlik standardı | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| EMC standardı | EN55015, EN61000-3-2, EN61000-3-3 | ||
| Pil standardı | UN38.3 | ||
| Çevresel koruma gereksinimleri | RoHS ile uyumlu | ||
| Sertifikasyon | CE | ||
| Diğerleri | Giriş/çıkış (terminal/kablolama) özellikleri | Terminali bastırın, tel çapı: 0.5-0.75mm2 | |
| IP derecesi | IP20 | ||
| Koruma türü | Sınıf 2 | ||
| Montaj türü | Dahili montaj | ||
| Montaj boyutu | 134*42*22mm | ||
| Ambalaj gereksinimi | Beyaz kutu+Kullanım kılavuzu+bölme+dış karton(K=A) | ||
| Ağırlık: Acil Durum Güç Kaynağı | 122±5g | ||
| Ömür | 5 Yıl @Ta (Pil dahil değildir) | ||
|
Notlar: Aksi belirtilmedikçe, tüm parametreler 230Vac giriş voltajı, 25℃ ortam sıcaklığında test edilmiştir. |
|||
3. Boyut (Birim: mm)
4. Kablo Şeması
VEYA
5. Manuel Test ve Otomatik Test anahtarı
6. Tel Hazırlığı
- Katı veya Örgülü tel tipi:0.5 -0.75mm2
- Terminallerden tellere erişmek veya telleri çıkarmak için, düğmeleri aşağı itmek için bir tornavida kullanın
7. Manuel Test ve Çalıştırma Talimatları
1) Kurulumdan önce, Pin kısa devre ayarını yapın: Manuel Test.
2) Kabloyu kablo şemasına göre bağlayın.
3) L, N gücü açık, S1'i açın. Ardından yük lambası yanar, acil durum sürücüsü gösterge ışığı yeşile döner, acil durum güç kaynağı normal olarak şarj olacaktır. S1 anahtarını kapatın ve yük lambası kapanır.
4) Acil Durum Simülasyonu: Açın, yük lambası yanar, anahtara (TEST ANAHTARI) basın, ardından acil durum moduna geçin, acil durum sürücüsünün gösterge ışığı sönecektir. Anahtarı (TEST ANAHTARI) bırakın, ardından lamba LED sürücü tarafından beslenir ve gösterge ışığı yanacaktır.
8. Otomatik Test & Çalıştırma Talimatları
1) Kurulumdan önce, Pin açık ayarını yapın: Otomatik Test.
2) Kabloyu kablo şemasına göre bağlayın.
3) L, N gücü açık, saati başlatın ve periyodik kendi kendine test yapın. Pili değiştirmek için, güç kaynağını kapatın, Yeniden zamanlayın.
9. Pil Uygulama Bildirimi
1) Pil, normal kullanım koşullarında yılda iki kez şarj edilmeli ve deşarj edilmelidir.
2) Devre kartının kendi kendine tüketimi nedeniyle pilin aşırı deşarjını önlemek için pil kullanılmadığında devreye bağlamayın.
3) Lütfen pili kurarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklığı aralığında kullanılmasına izin verin.
4) Pil serin ve kuru bir ortamda saklanmalıdır.
5) Uzun süre saklandıktan sonra, pil 12 ayda bir gerektiği gibi döngüye alınır.
6) AC gücü kapalı ve saat 7 gün sürer, Gücü açın ve yeniden zamanlayın. Pili değiştirmek için, güç kaynağını kapatın, Yeniden zamanlayın.
