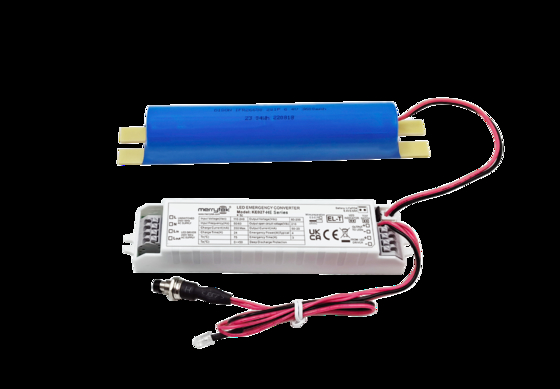

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi

  • 4W 3-hour Self Test & Manual Test Switchable LED Emergency Pack with 5-year warranty LifePO4 battery
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE, UKCA, UN38.3, MSDS
Model numarası KE027-04am180He
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya Western Union
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Nominal giriş voltajı 220-240Vac 50Hz /60Hz Acil gücü 4W (özelleştirilebilir)
Acil durum 180min (Kustomlaştırılabilir) Garanti 5 yıl
Yük çıkış voltajı 80-200Vdc çalışma sıcaklığı 0 ℃ ~ 50 ℃
IP derecesi IP20 Pil tipi Lifepo4 6.4V 3600mAH
Mesaj bırakın
Ürün Açıklaması

4W 3 saatlik Kendinden ve Manuel Test Edilebilir  Şalterli LED Acil Durum Paketi, 5 yıl garantili LifePO4 pil





1. Açıklama



1) Geniş bir çıkış voltaj aralığına sahip sabit güç çıkışlı LED acil durum güç kaynağı.
2) Giriş röle anahtarlaması.
3) Yüksek güvenlik, yüksek performans, uzun ömürlü LifePO4 pil.
4) Pil yönetimi ile.

5) Manuel test ve otomatik test seçimi.





2. Parametreler

Şarj Bölümü

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Nominal giriş voltajı

220-240Vac  50Hz/60Hz

Nominal giriş akımı

0.06A Maks. @230Vac

Giriş ani akımı

10A(Twidth=100us 50% Ipeak )@230Vac(Tam yükte soğuk başlatma)

Güç faktörü

≥0.5@230Vac

Giriş gücü

<4W@230Vac

Pil şarj akımı

250mA

250mA

350mA

350mA

Pil şarj süresi

24 saat Max.

Acil Durum Bölümü

Çalışma modu

Acil durum modu

Yük tipi

LED

Acil durum gücü

2W

2.5W

4W

5W

Acil durum süresi

3saat

Yük çıkışı akımı

25-10mA

31-12mA

50-20mA

65-25mA

Yük çıkış voltajı

80-200Vdc

Pil

LifePO4 (Pil kapasitesi 25'te acil durum süresini karşılar℃)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Pil garantisi

Garanti 5 yıl @5~60℃.

İstisna Sürücü Gereksinimleri

Ani akım

8A

Giriş akımı

3A Maks.

Çıkış akımı

2A Maks.

LED Göstergesi
(Manuel test)

Şarj

Yeşil ışık

Arıza

Yeşil ışık kapalı

Acil Durum Fonksiyon Testi

Manuel test

Varsayılan

Otomatik test

Ayarlanabilir

Otomatik Test

Arıza/test / Durum

Neden

Şarj Göstergesi Durumu

Pil tamamen şarj oldu ve çalışır durumda

Standart günlük kullanım




sürekli yeşil

Pil Şarj Ediliyor

İlk Şarj/Pil Takviyesi





Yanıp sönen yeşil 1 saniye açık 1 saniye kapalı

Otomatik Test 3 Saat (her 12 ayda bir)

Periyodik kendi kendine test





Yanıp sönen Yeşil 3 saniye açık 1 saniye kapalı

Otomatik Test 5 Dakika (her 30 günde bir)

Periyodik kendi kendine test





Yanıp sönen Yeşil 3 saniye açık 3 saniye kapalı

Süre testi arızası

Otomatik test başarısız





Yanıp sönen Kırmızı 0,5 saniye açık 0,5 saniye kapalı

LED arızası

Takılı değil veya hasarlı/arızalı








Yanıp sönen Kırmızı 2 saniye açık – 2 saniye kapalı

Pil Bağlantısı Kesildi/Arızalı

Takılı değil veya hasarlı/arızalı




sürekli kırmızı

Acil Durum  koruması

Pil aşırı şarj/derin deşarj koruması

Evet

Çıkış aşırı gerilim koruması

Evet

Çıkış aşırı yük koruması

Evet

Çıkış kısa devre koruması

Evet

Çalışma

Çevre

Çalışma sıcaklığı/nem

0℃…+50℃,nem:20%-75%(yoğuşma olmadan)

Depolama sıcaklığı/nem

-5℃-35℃

Kasa Maks. Sıcaklık(Tc)

75℃

Güvenlik

& EMC



Dayanım gerilimi

3000Vac 5mA 60s (Giriş “L N” – çıkış “SEC+ SEC-)

Güvenlik standardı

EN61347-1, 60598-2-22, 61347-2-7, 62034

EMC standardı

EN55015, EN61000-3-2, EN61000-3-3

Pil standardı

UN38.3

Çevresel koruma gereksinimleri

RoHS ile uyumlu

Sertifikasyon

CE

Diğerleri

Giriş/çıkış(terminal/kablolama) özellikleri

Terminali bastırın, tel çapı: 0.5- 0.75 mm2

IP derecesi

IP20

Koruma türü

Sınıf 2

Kurulum türü

Dahili kurulum

Kurulum boyutu

146*30*22.5mm

Ambalaj gereksinimi

Beyaz kutu+Kullanım kılavuzu+bölme+dış karton(K=A)

Ağırlık

75g (sürücü)

Ömür

5 Yıl @Ta

Notlar:

Tüm parametreler giriş voltajında test edilmiştir 230VAC, ortam sıcaklığı 25℃, aksi belirtilmedikçe.

3. Boyut (Birim: mm)

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 0

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 1

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 2

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 3





4. Kablolama Şeması



4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 4

VEYA

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 5

5. Manuel Test ve Otomatik Test anahtarı

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 6

6. Tel Hazırlığı

4W 3 saatlik kendi kendine test ve manuel test, 5 yıllık garanti ile anahtarlanabilir LED acil durum paketi 7

  • Katı veya Örgülü tel tipi: 0,5 -0,75 mm2
  • Terminallerden tellere erişmek veya çıkarmak için, düğmeleri aşağı itmek için bir tornavida kullanın



7. Manuel Test ve Çalıştırma Talimatları

1) Kurulumdan önce, Pin kısa: Manuel Test.

2) Kabloyu kablolama şemasına göre bağlayın.

3) L, N enerjisi açık, S1'i açın. Ardından yük lambası yanar, acil durum sürücü gösterge ışığı yeşile döner, acil durum güç kaynağı normal olarak şarj olur. S1 anahtarını kapatın ve yük lambası kapanır.

4) Acil Durum Simülasyonu: Açın, yük lambası yanar, anahtara basın (TEST ANAHTARI), ardından acil durum moduna geçin, acil durum sürücüsünün gösterge ışığı sönecektir. Anahtarı bırakın (TEST ANAHTARI), ardından lamba LED sürücü tarafından çalıştırılır ve gösterge ışığı yanacaktır.



8. Otomatik Test & Çalıştırma Talimatları

1) Kurulumdan önce, otomatik test için pini açık ayarlayın.

2) Kabloyu kablolama şemasına göre bağlayın.

3) L, N enerjisi açık, saati başlatın ve periyodik kendi kendine test yapın. Pili değiştirmek için, güç kaynağını kapatın ve Yeniden zamanlayın.



9. Pil Uygulama Bildirimi

1) Pil, normal kullanım koşullarında yarı yılda bir şarj edilmeli ve deşarj edilmelidir.

2) Devre kartının kendi kendine tüketimi nedeniyle pilin aşırı deşarjını önlemek için pil kullanılmadığında devreye bağlamayın.

3) Lütfen pili kurarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklığı aralığında kullanılmasına izin verin.

4) Pil serin ve kuru bir ortamda saklanmalıdır.

5) Uzun süre saklandıktan sonra, pil gerektiği gibi her 12 ayda bir döngüye alınır.

6) AC gücü kapalı ve saat 7 gün sürer. Gücü açın ve yeniden zamanlayın. Pili değiştirmek için, güç kaynağını kapatın ve Yeniden zamanlayın.
