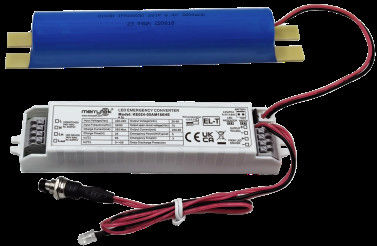

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE, UKCA, UN38.3, MSDS
Model numarası KE024-02AM180HE
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya Western Union
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Nominal Giriş Gerilimi 220-240Vac 50Hz /60Hz Acil gücü 2W ((Kustomlaştırılabilir)
Acil Durum Zamanı 180mins (özelleştirilebilir) Garanti 5 yıl
Yük çıkış voltajı 20-60Vdc çalışma sıcaklığı 0 ℃ ~ 50 ℃
IP Derecelendirmesi IP20 Pil türü LifePO4 6.4V 1800mAh
Mesaj bırakın
Ürün Açıklaması

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü LiFePO4 Pil ile, kendi kendine test ve manuel test





1. Açıklama

1) Geniş bir çıkış voltaj aralığına sahip sabit güç çıkışlı LED acil durum güç kaynağı.

2) Giriş röle anahtarlaması.
3) Yüksek güvenlik, yüksek performans, uzun ömürlü LifePO4 pil.
4) Pil yönetimi ile.

5) Manuel test ve otomatik test seçimi.





2. Parametreler



Şarj Bölümü KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Nominal giriş voltajı 220-240Vac 50Hz/60Hz
Nominal giriş akımı 0.06A Maks. @230Vac
Giriş ani akımı 10A(Twidth=100us 50% Ipeak )@230Vac(Tam yükte soğuk başlatma)
Güç faktörü ≥0.5@230Vac
Giriş gücü <4W@230Vac
Pil şarj akımı 250mA 250mA 350mA 350mA
Pil şarj süresi 24 saat Maks.
Acil Durum Bölümü Çalışma modu Acil durum modu
Yük tipi LED
Acil durum gücü 2W 2.5W 4W 5W
Acil durum süresi 3 saat
Yük çıkış akımı 100-30mA 125-41mA 200-65mA 250-80mA
Yük çıkış voltajı 20-60Vdc
Pil LifePO4 (Pil kapasitesi 25℃'de acil durum süresini karşılar) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Pil garantisi Garanti 5 yıl @5~60℃.
İstisna Sürücü Gereksinimleri Ani akım 8A
Giriş akımı 3A Maks.
Çıkış akımı 2A Maks.
LED Göstergesi
(Manuel test)		 Şarj oluyor Yeşil ışık
Arıza Yeşil ışık kapalı
Acil Durum Fonksiyon Testi Manuel test Varsayılan
Otomatik test Ayarlanabilir
Otomatik Test Arıza/test / Durum Neden Şarj Göstergesi Durumu
Pil tamamen şarj oldu ve çalışır durumda Standart günlük kullanım
sürekli yeşil
Pil Şarj Ediliyor İlk Şarj/Pil Takviyesi
Yanıp sönen yeşil 1 saniye açık 1 saniye kapalı
Otomatik Test 3 Saat (her 12 ayda bir) Periyodik kendi kendine test
Yanıp sönen yeşil 3 saniye açık 1 saniye kapalı
Otomatik Test 5 Dakika (her 30 günde bir) Periyodik kendi kendine test
Yanıp sönen yeşil 3 saniye açık 3 saniye kapalı
Süre testi arızası Otomatik test başarısız oldu
Yanıp sönen kırmızı 0.5 saniye açık 0.5 saniye kapalı
LED arızası Takılı değil veya hasarlı/arızalı
Yanıp sönen kırmızı 2 saniye açık – 2 saniye kapalı
Pil Bağlantısı Kesildi/Arızalı Takılı değil veya hasarlı/arızalı
sürekli kırmızı
Acil durum koruması Pil aşırı şarj/derin deşarj koruması Evet
Çıkış aşırı gerilim koruması Evet
Çıkış aşırı yük koruması Evet
Çıkış kısa devre koruması Evet

Çalışma

Çevre

 Çalışma sıcaklığı/nem 0℃…+50℃, Nem: %20-%75 (yoğuşmasız)
Depolama sıcaklığı/nem -5℃-35℃
Kasa Maks. Sıcaklık(Tc) 75℃

Güvenlik

& EMC



 Dayanım gerilimi 3000Vac 5mA 60s (Giriş “L N” – çıkış “SEC+ SEC-)
Güvenlik standardı EN61347-1, 60598-2-22, 61347-2-7, 62034
EMC standardı EN55015, EN61000-3-2, EN61000-3-3
Pil standardı UN38.3
Çevresel koruma gereksinimleri RoHS ile uyumlu
Sertifikasyon CE
Diğerleri Giriş/çıkış(terminal/kablolama) özellikleri Basın terminali, tel çapı:0.5-0.75mm2
IP derecesi IP20
Koruma türü Sınıf 2
Montaj türü Dahili montaj
Montaj boyutu 146*30*22.5mm
Ambalaj gereksinimi Beyaz kutu+Kullanım kılavuzu+bölme+dış karton(K=A)
Ağırlık 75g (sürücü)
Ömür 5 Yıl @Ta

Notlar:

Aksi belirtilmedikçe, tüm parametreler 230VAC giriş voltajı, 25℃ ortam sıcaklığında test edilmiştir.

3. Pil Boyutu (Birim: mm)

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 0

                                             Şekil A.

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 1

                                             Şekil B.

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 2

                                               Şekil C.

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 3

                                               Şekil D.



4. Dönüştürücü Boyutu

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 4









5. Kablolama Şeması

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 5



VEYA

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 6





































6. Manuel Test ve Otomatik test anahtarı

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 7

7. Tel Hazırlığı

5 Yıl Garanti 2W 3 saat LED Acil Durum Dönüştürücü, LiFePO4 Pil ile kendi kendine test ve manuel test 8

  • Katı veya Örgülü tel tipi: 0.5 -0.75 mm2
  • Terminallere tellere erişmek veya çıkarmak için, düğmeleri aşağı itmek için bir tornavida kullanın



8. Manuel Test ve Çalıştırma Talimatları

1) Kurulumdan önce, Pin kısa: Manuel Test.

2) Kabloyu kablolama şemasına göre bağlayın.

3) L, N gücü açık, S1'i açın. Ardından yük lambası yanar, acil durum sürücüsü gösterge ışığı yeşile döner, acil durum güç kaynağı normal olarak şarj olur. S1'i kapatın ve yük lambası kapanır.

4) Acil Durum Simülasyonu: Açın, yük lambası yanar, anahtara basın (TEST ANAHTARI), ardından acil durum moduna geçin, acil durum sürücüsünün gösterge ışığı sönecektir. Anahtarı bırakın (TEST ANAHTARI), ardından lamba LED sürücü tarafından çalıştırılır ve gösterge ışığı yanacaktır.



9. Otomatik Test & Çalıştırma Talimatları

1) Kurulumdan önce, otomatik test için pini açık ayarlayın.

2) Kabloyu kablolama şemasına göre bağlayın.

3) L, N gücü açık, saati başlatın ve periyodik kendi kendine test yapın. Pili değiştirmek için, güç kaynağını kapatın ve yeniden zamanlayın.



10. Pil Uygulama Bildirimi

1) Pil, normal kullanım koşullarında yılda iki kez şarj edilmeli ve deşarj edilmelidir.

2) Pil kullanılmadığında, devre kartının kendi kendine tüketimi nedeniyle pilin aşırı deşarjını önlemek için devreye bağlamayın.

3) Lütfen pili kurarken ve kullanırken ısı kaynağından uzak tutun ve yalnızca belirli bir çalışma sıcaklık aralığında kullanın.

4) Pil serin ve kuru bir ortamda saklanmalıdır.

5) Uzun süre saklandıktan sonra, pil 12 ayda bir gerektiği gibi döngüye alınır.

6) AC gücü kapalı ve saat 7 gün sürer. Gücü açın ve yeniden zamanlayın. Pili değiştirmek için, güç kaynağını kapatın ve yeniden zamanlayın.
